『Kliknutím sem si stáhnete produkt PDF: Výbušninám odolná rozvodná skříň BX53』

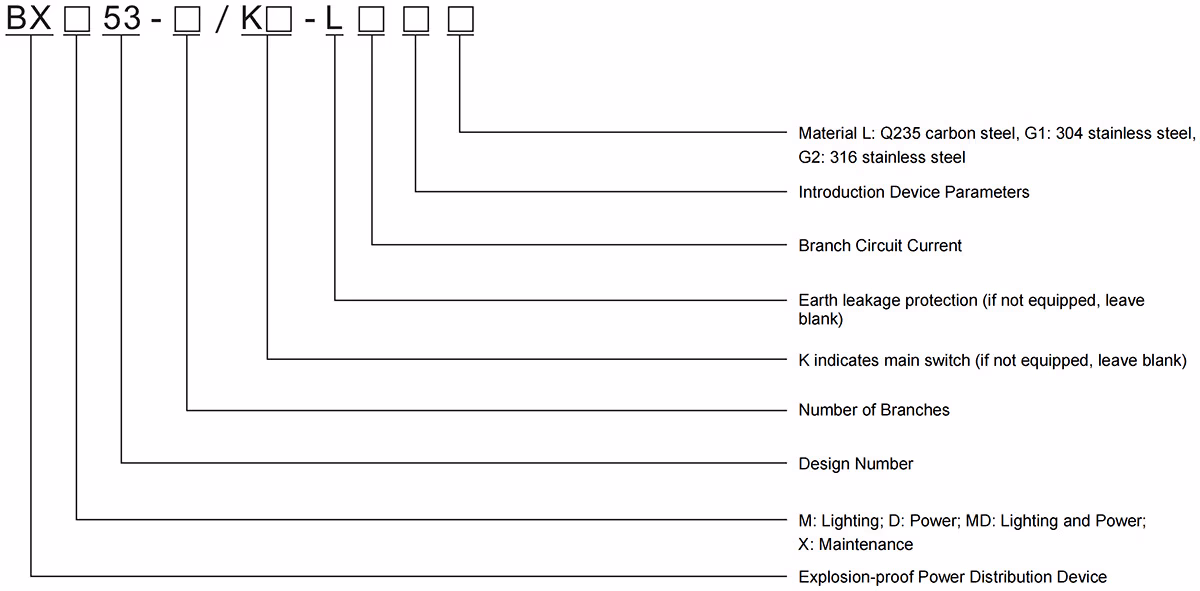

Význam modelu
Implementační standard
GB/T3836.1、GB/T3836.2、GB/T3836.31、IEC60079-0、IEC60079-1、IEC60079-31
Technický parametr
| Jmenovité napětí (V) | Jmenovitý proud hlavního obvodu (A) | Jmenovitý proud odbočného obvodu (A) | Označení odolnosti proti výbuchu | Stupeň ochrany | Hodnocení odolnosti proti korozi | Vstupní závit | Vnější průměr kabelu |
|---|---|---|---|---|---|---|---|
| AC 690V,660V,440V,400V,380V, 230V,220V,110V,48V,36V,24V,12V DC 220V,110V,48V,36V,24V,12V | In≤630 | In≤500 | Ex db IIB T4 Gb, Ex tb IIIC T130°C Db Ex db IIB T5 Gb, Ex tb IIIC T95°C Db Ex db IIB T6 Gb, Ex tb IIIC T80°C Db | IP66 | WF1 WF2* | G1/2"~G4" | Φ7~Φ80mm |
Vlastnosti produktu
1. Nerezové spojovací prvky poskytují vynikající odolnost proti korozi.
2. Tato řada se vyznačuje nevýbušnou konstrukcí s integrovanou konstrukcí, která umožňuje více obvodů v jedné komoře.
3. Výklopná krycí deska usnadňuje otevírání a přístup k údržbě.

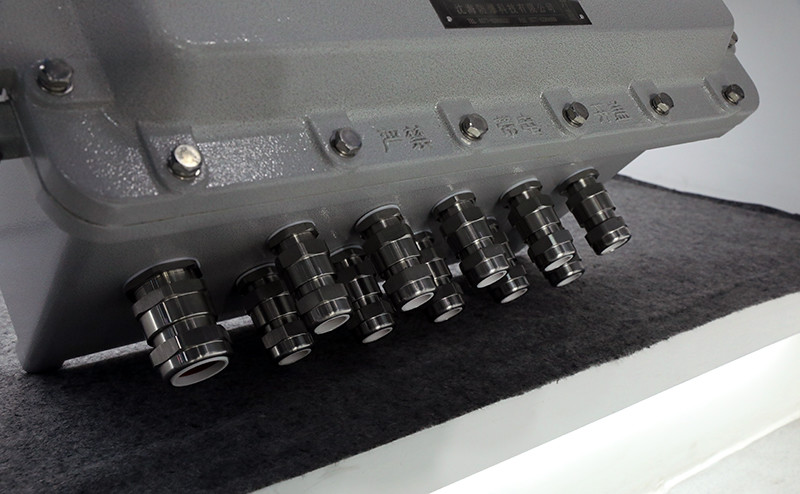

4. Vybaveno nevýbušnými kabelovými vstupy pro přímé vedení kabelů.
5. Rukojeti spínačů jsou standardně vyrobeny z PC, ale na vyžádání je lze upravit z kovu. Ovládací panely hlavních a pobočkových spínačů mohou být pro odlišení barevně odlišeny. Rukojeti lze opatřit visacími zámky, aby se zabránilo náhodnému ovládání.
6. Může být vnitřně vybaven elektrickými součástmi, jako jsou jističe, stykače střídavého proudu, tepelná relé, přepěťové ochrany, univerzální přepínače, pojistky, přístrojové transformátory, měřiče a tlačítka podle požadavků uživatele.
7. Obsahuje odpovídající montážní konzoly pro svislou instalaci. Pro venkovní použití lze přidat dešťové kryty nebo ochranné kryty, jejichž materiály lze přizpůsobit podle požadavků uživatele.
8. Kompatibilní s ocelovými trubkami i kabelovými rozvody.

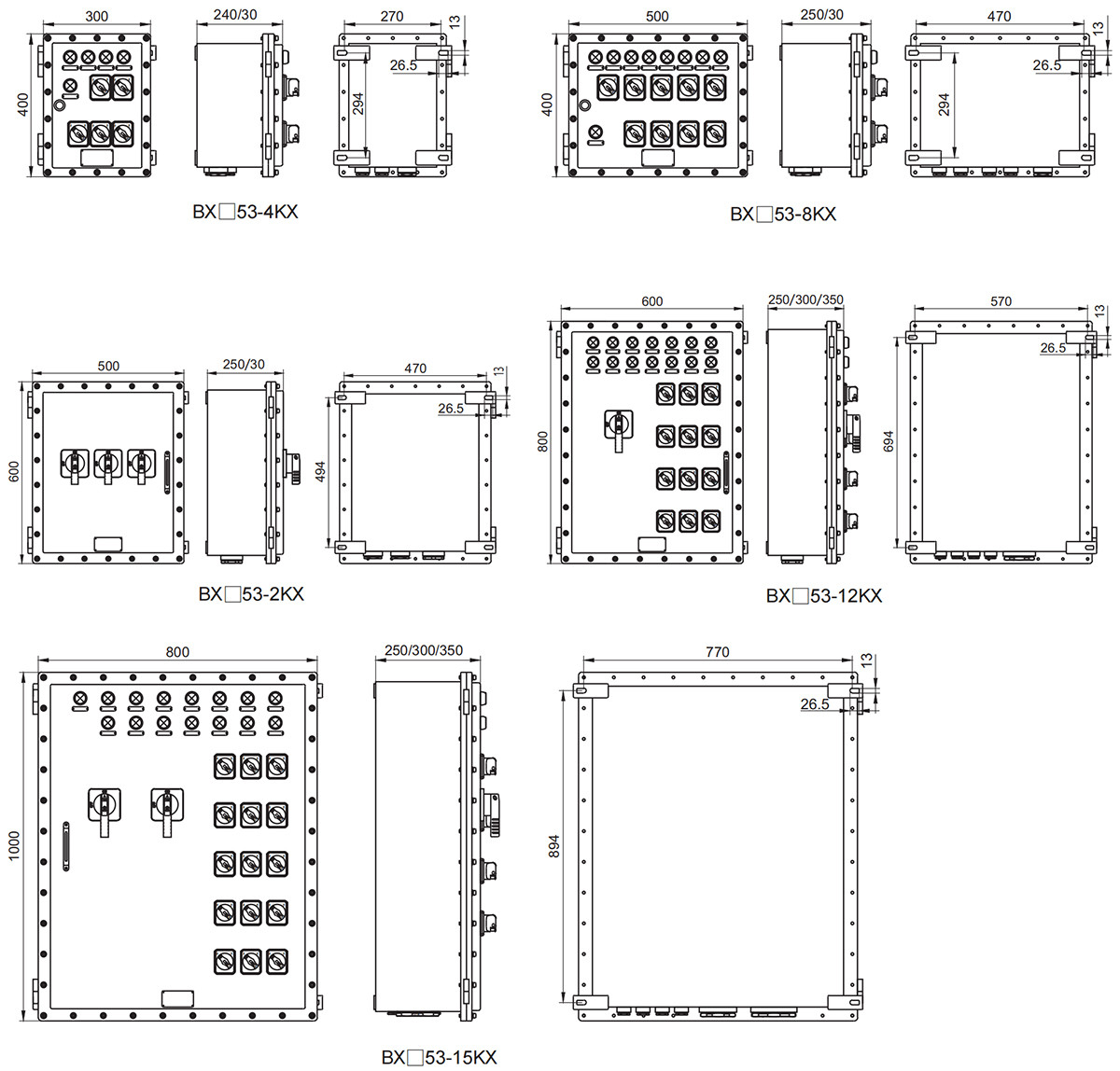

Instalační rozměry
Použitelný rozsah
1. Vhodné pro umístění v zóně 1 a 2 v prostředí s výbušnými plyny;
2. Vhodné do prostředí s nebezpečím výbuchu plynů třídy IIA, IIB a IIC;
3. Vhodné pro umístění v zónách 21 a 22 v prostředí s výbušným prachem;
4. Vhodné pro prostředí s výbušným prachem třídy IIIA, IIIB a IIC;
5. Vhodné pro teplotní třídy T1 až T6;
6. Vhodné pro nebezpečné prostředí při těžbě ropy, rafinaci, zpracování chemikálií, vojenské aplikace, ropné plošiny na moři, tankery, obranný průmysl, zpracování kovů a podobná prostředí.
