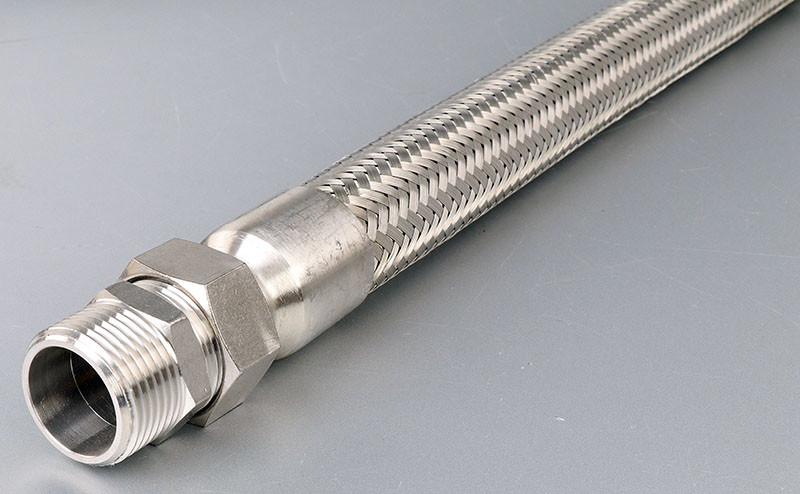

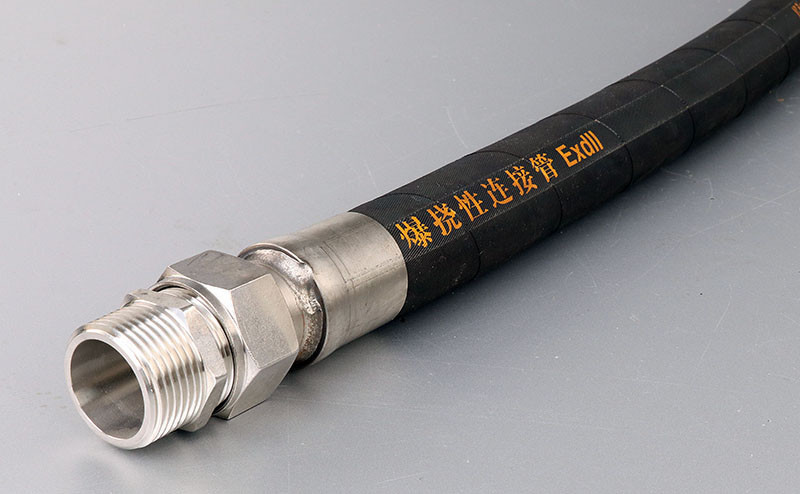

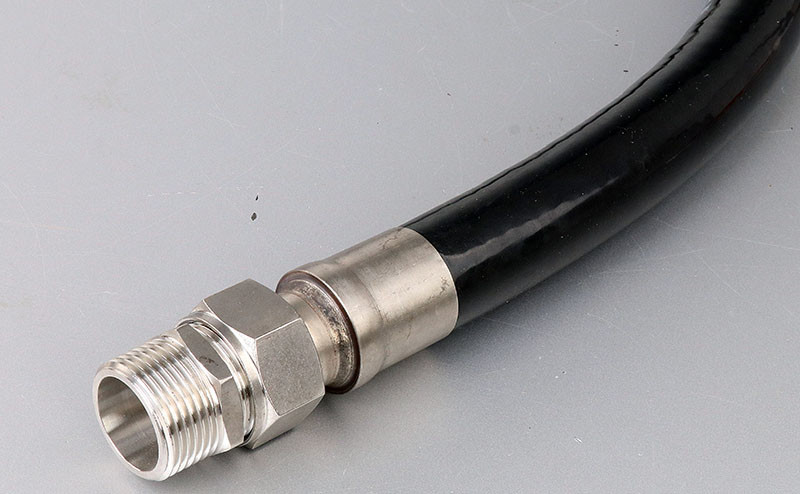

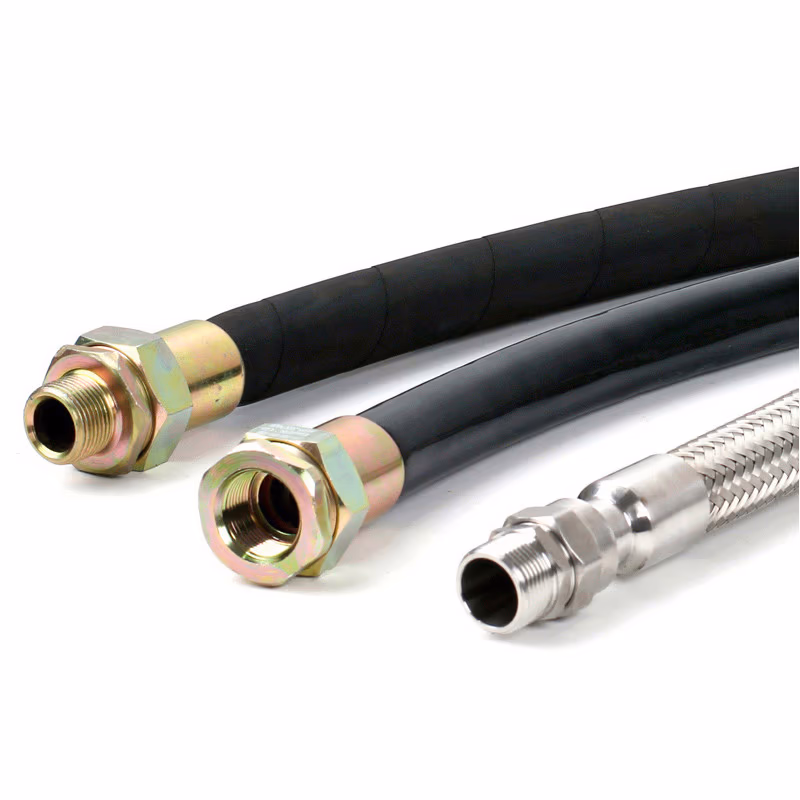

Nevýbušné flexibilní potrubí BNG

『Kliknutím sem si stáhnete produkt PDF: Nevýbušné flexibilní potrubí BNG』

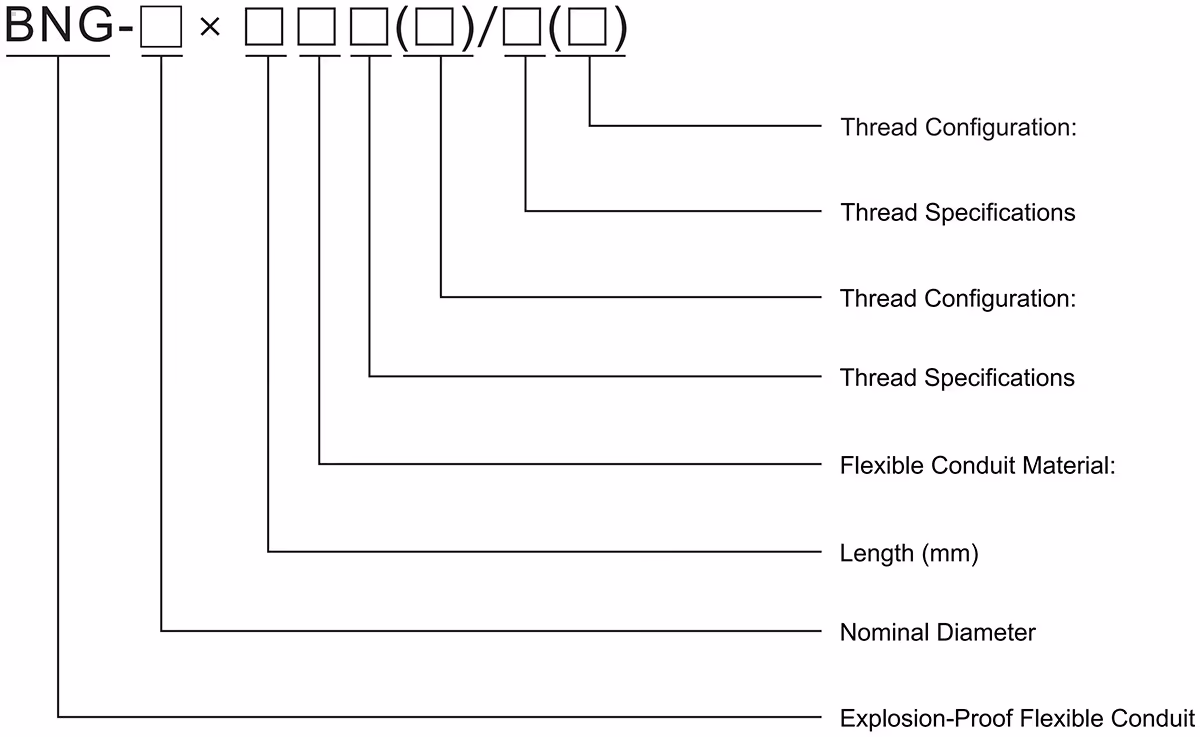

Význam modelu

Implementační standard

GB/T3836.1、GB/T3836.2、GB/T3836.3、GB/T3836.31、IEC60079-0、IEC60079-1、IEC60079-7、IEC60079-31

Technický parametr

Model	Průměr potrubí (mm)	Specifikace závitu		Označení odolnosti proti výbuchu	Stupeň ochrany	Délka (mm)
BNG	15	Americká norma	NPT1/2	Ex eb IIC Gb, Ex tb IIIC Db	IP66	200~5000
	20		NPT3/4
	25		NPT1
	32		NPT1 1/4
	40		NPT1 1/2
	50		NPT2
	70		NPT2 1/2
	80		NPT3
	100		NPT4
	15	Metrické	M20×1,5	Ex db IIC Gb, Ex eb IIC Gb, Ex tb IIIC Db
	20		M25×1,5
	25		M32×1,5
	32		M40×1,5
	40		M50×1,5
	50		M63×1,5
	70		M75×1,5、M75×2
	80		M90×1,5、M90×2
	100		M100×1,5、M100×2 M110×1,5、M110×2 M115×1,5、M115×2
	15	Imperial	G1/2"
	20		G3/4"
	25		G1"
	32		G1 1/4"
	40		G1 1/2"
	50		G2"
	70		G2 1/2"
	80		G3"
	100		G4"

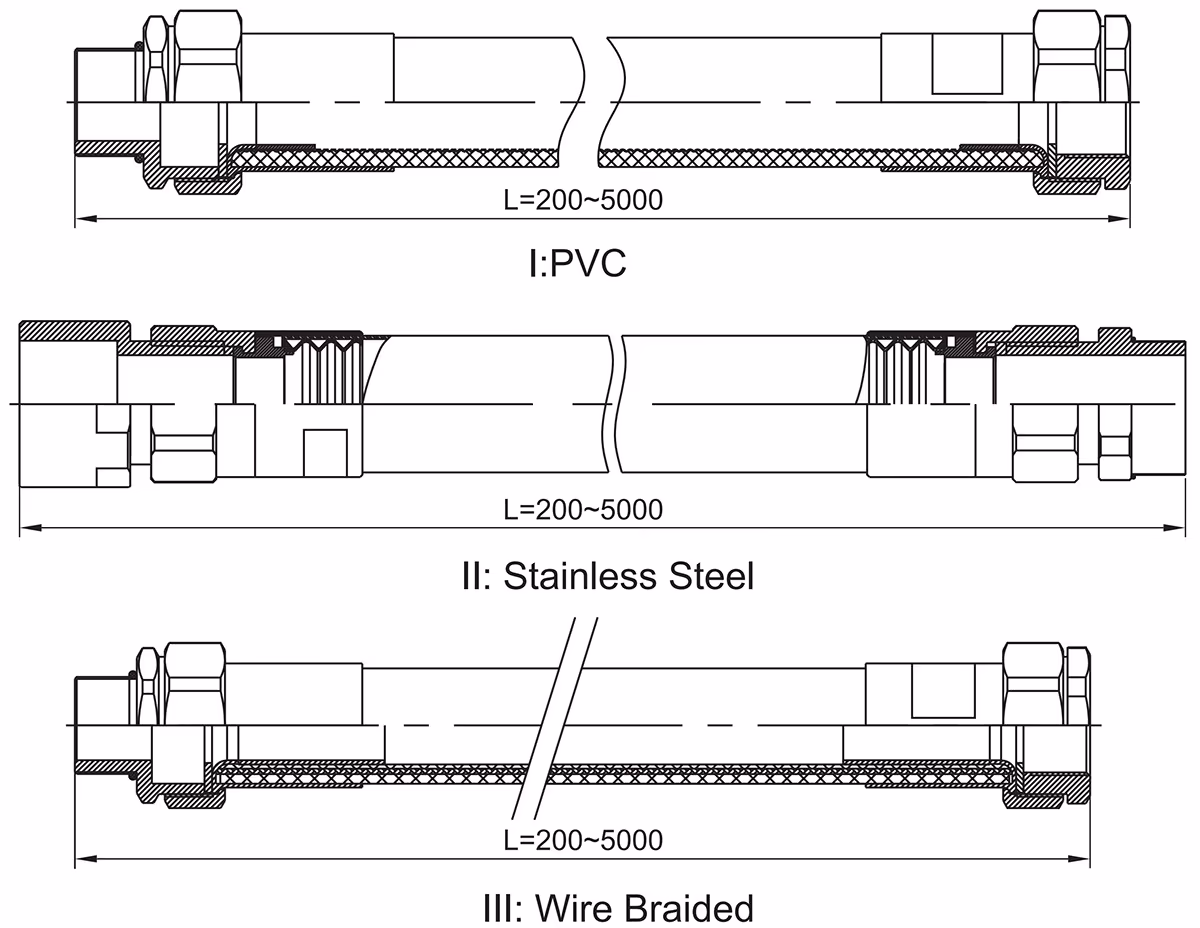

Instalační rozměry

Vlastnosti produktu

1. Mezi vlastnosti patří odolnost vůči barvivům, korozi, vodě, stárnutí, vynikající pružnost, robustní konstrukce a spolehlivý výkon;

2. Specifikace závitů lze upravit podle požadavků zákazníka, například NPT nebo metrické závity;

3. Nabízí odolnost proti olejům, kyselinám, korozi, opotřebení, stárnutí, vodotěsnost, nehořlavost a vynikající pružnost;

4. Délky ohebných trubek lze speciálně zpracovat podle specifikací uživatele.

Použitelný rozsah

1. Vhodné pro umístění v zóně 1 a 2 v prostředí s výbušnými plyny;

2. Vhodné do prostředí s nebezpečím výbuchu plynů třídy IIA, IIB a IIC;

3. Vhodné pro umístění v zónách 21 a 22 v prostředí s výbušným prachem;

4. Vhodné pro prostředí s výbušným prachem třídy IIIA, IIIB a IIC;

5. Široce se používá pro kabelové vstupní/výstupní spoje v nevýbušných elektrických zařízeních v nebezpečných prostředích, jako je těžba ropy, rafinace, zpracování chemikálií a vojenské aplikace, nebo pro spoje v situacích, kdy vedení ocelových trubek představuje značný problém při ohýbání.
