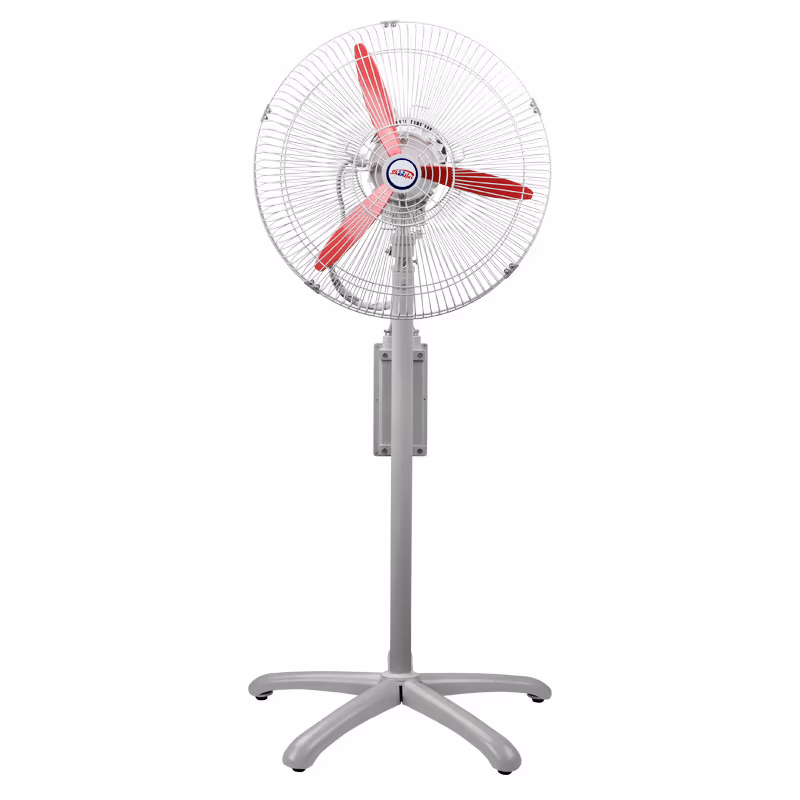

『Kliknutím sem si stáhnete produkt PDF: Nevýbušný oscilační ventilátor BTS』
Technický parametr
| Specifikace a model | Průměr oběžného kola (mm) | Výkon motoru (kW) | Jmenovité napětí (V) | Jmenovité otáčky (r/min) | Objem vzduchu (m³/h) | |
| třífázový | jednofázové | |||||
| BTS-500 | 500 | 250 | 380 | 220 | 1450 | 6800 |
| BTS-600 | 600 | 400 | 9650 | |||
| BTS-750 | 750 | 18500 | ||||
| Značka odolnosti proti výbuchu | Stupeň ochrany | Jmenovitá frekvence (S) | Vnější průměr kabelu | Vstupní závit |
|---|---|---|---|---|
| Ex db IIC T4 Gb Ex tb IIIC T135℃ Db | IP54 | 50 | Φ10~Φ14 | G3/4 nebo přítlačná deska |
Vlastnosti produktu

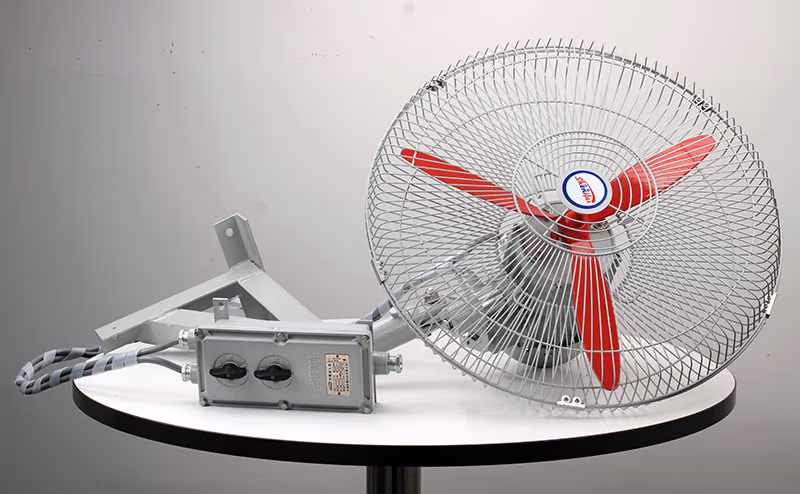

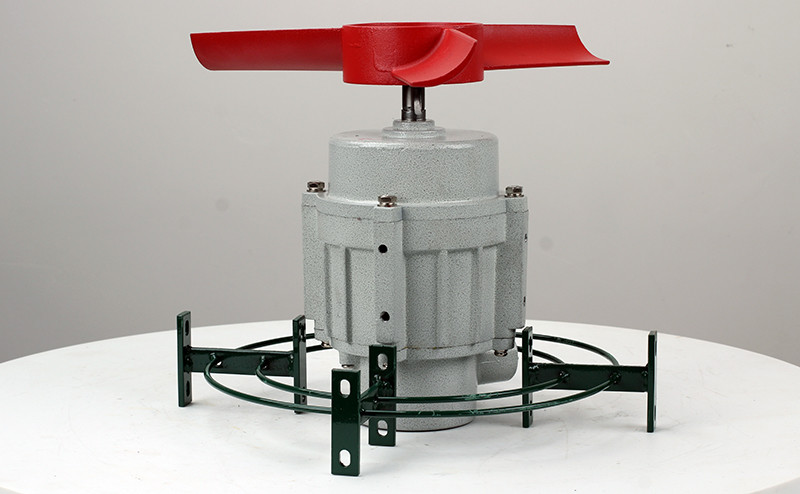

1. Výrobek se skládá z nevýbušného motoru, oběžného kola, síťového krytu, základny, pevné montážní desky, mechanismu třesení hlavy atd;
2. Oběžné kolo je vyrobeno z hliníkového tlakového odlitku, který účinně zabraňuje jiskření způsobenému třením;
3. Typ instalace: montáž na podlahu a na stěnu;
4. Vedení kabelů.

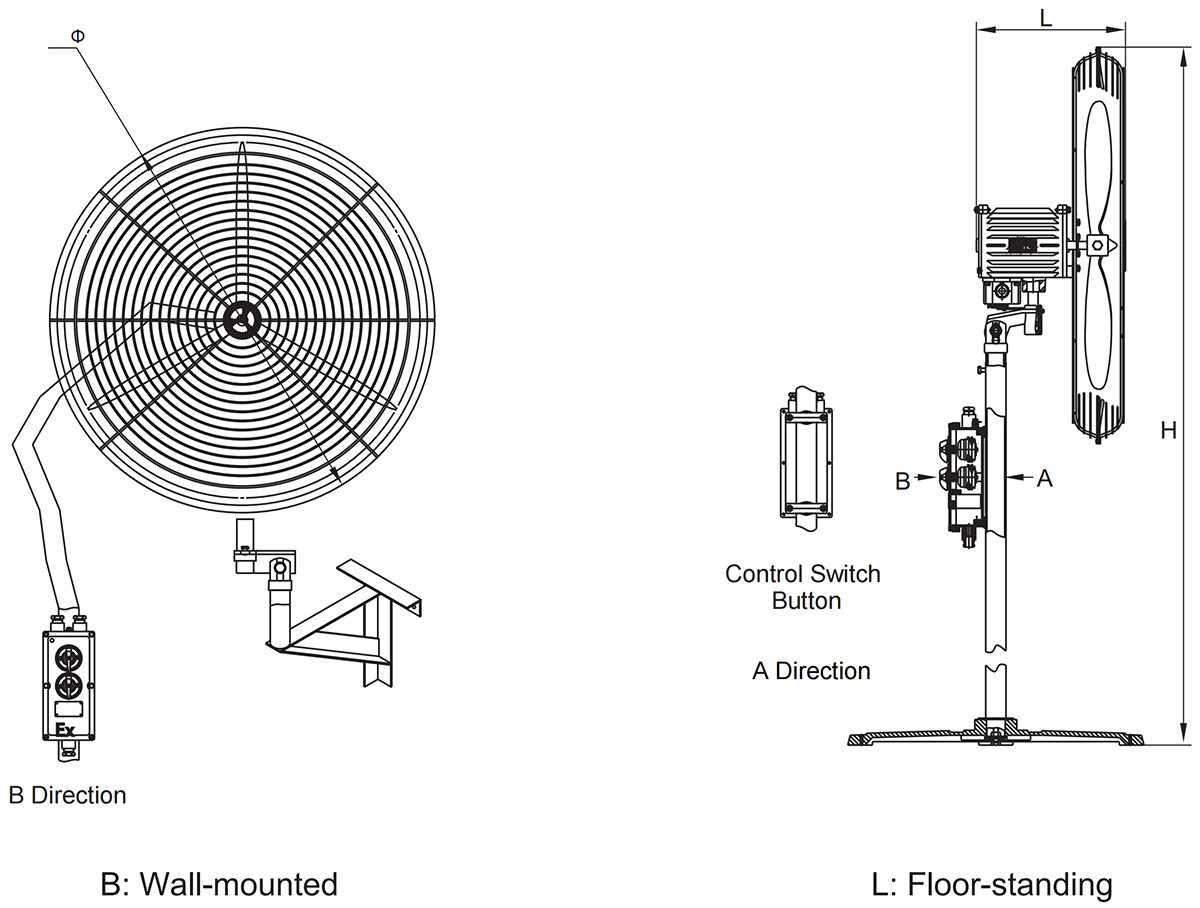

| Model a specifikace | L (mm) | Φ (mm) | H (mm) |
|---|---|---|---|
| BTS-500 | 345 | 548 | 1312 |
| BTS-600 | 648 | 1362 | |
| BTS-750 | 810 | 1443 |
Použitelný rozsah
1. Je použitelný pro místa v zóně 1 a 2 výbušného prostředí;
2. Platí pro místa v zóně 21 a 22 s hořlavým prachem;
3. Vhodné pro prostředí s nebezpečím výbuchu plynů IIA a IIB;
4. Platí pro teplotní skupinu T1-T4;
5. Je široce používán při rafinaci ropy, v chemickém průmyslu, textilním průmyslu, na čerpacích stanicích a v dalších nebezpečných prostředích, na ropných plošinách na moři, na ropných tankerech a na dalších místech;
6. Vnitřní a venkovní.
