Explosion Proof Cable Gland BDM-II

『Klikkige siia, et laadida alla toote PDF: Plahvatuskindel kaablihülss BDM』

Tehnilised parameetrid

plahvatuskindel kaablitihend bdm

BDM – Type II parameters and profiles

It is made of high-quality carbon steel, brass or stainless steel. The mechanical cable clamping device has strong waterproof performance and is suitable for the introduction of unarmoured cables in the increased safety enclosure.

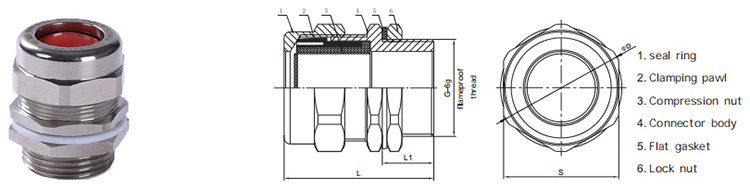

explosion proof cable gland bdm-ii installation dimensions

Keermete suurus			Applicable cable diameter sealing range（ Φ)	Niidi pikkus	Length	Vastaskülg / maksimaalne välisläbimõõt S（ Φ)
Imperial	Ameerika	Metriline	Applicable cable diameter sealing range（ Φ)	Niidi pikkus	Length	Vastaskülg / maksimaalne välisläbimõõt S（ Φ)
G 1/2	NPT 1/2	M20x1,5	8~12	15	43	27/30
G 3/4	NPT 3/4	M25x1,5	12~17	15	45	32/35
G 1	NPT 1	M32x1,5	15~22	17	49	38/42
G 1 1/4	NPT 1 1/4	M40x1,5	20~28	17	53	45/50
G 1 1/2	NPT 1 1/2	M50x1,5	28~36	17	58	55/61
G2	NPT 2	M63x1,5	35~48	19	64	68/74
G 2 1/2	NPT 2 1/2	M75x1,5	45~56	24	73	85/94
G 3	NPT 3	M90x1,5	55~73	26	74	100/110
G 4	NPT 4	M115x2	68~91	28	81	125/135

Plahvatuskindel märk	Kaitseaste
Ex eb IIC Gb Ex tb IIIC T80℃ Db	IP66

Toote omadused

explosion proof cable gland bdm-ii-9

Kohaldatav ulatus

1. Seda kohaldatakse 1. ja 2. tsooni kohtade suhtes. plahvatusohtlik gaasikeskkond;

2. Seda kohaldatakse 21. ja 22. tsooni kohtade suhtes. põlev tolm keskkond;

3. Sobib IIA, IIB ja IIC plahvatusohtlikule gaasikeskkonnale;

4. Kohaldatakse T1-T6 suhtes temperatuur rühm;

5. Seda kasutatakse laialdaselt kaablite kinnitamiseks ja tihendamiseks ohtlikus keskkonnas, näiteks nafta kasutamise, nafta rafineerimise, keemiatööstuse, bensiinijaamade jne kohtades.

K: Kas olete tehas või kaubandusettevõte?
A: Oleme tehas ja pakume OEM-teenuseid. Meie peamised tooted on plahvatuskindlad valgustid, plahvatuskindlad jaotuskarbid, plahvatuskindlad kaablifiltrid, plahvatuskindlad ventilaatorid, plahvatuskindlad jaotuskarbid ja korrosiooni- ja tolmukindlad ning veekindlad tuled.

K: Millised sertifikaadid teil on?
A: Oleme läbinud ATEXi, IECExi ja palju riiklikke patente.

K: Millises kohas teie tooteid kasutatakse?
A: Neid kasutatakse laialdaselt naftakeemia-, lennundus-, söe-, elektri-, raudtee-, metallurgia-, laevaehitus-, meditsiini-, mere-, veinivalmistamise, tuletõrje-, munitsipaal-, gaasijaamade ja muudes tööstusharudes.

K: Kas ma võin saada proovitellimuse?
A: Jah, ootame proovitellimusi kvaliteedi testimiseks ja kontrollimiseks. Segaproovid on vastuvõetavad.

K: Kas te saate aktsepteerida kohandatud?
A: Jah. Palun teavitage meid ja kinnitage disain kõigepealt meie näidise põhjal.
