기술적인 매개변수

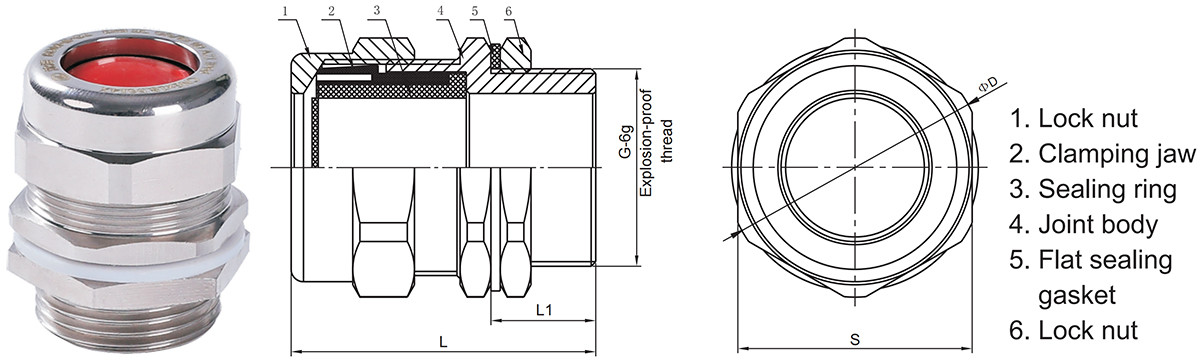

BDM – Type II parameters and profiles

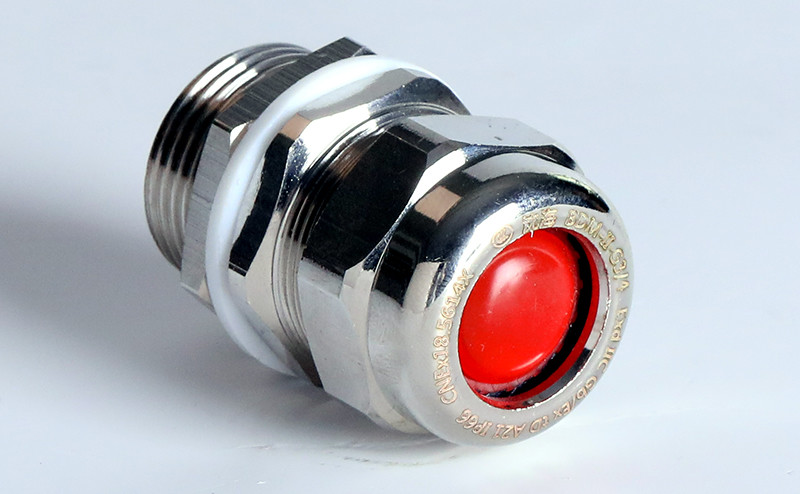

It is made of high-quality carbon steel, brass or stainless steel. The mechanical cable clamping device has strong waterproof performance and is suitable for the introduction of unarmoured cables in the increased safety enclosure.
| 스레드 크기 | Applicable cable diameter sealing range（ Φ) | Thread length | 길이 | Opposite side/maximum outer diameter S（ Φ) | ||
| Imperial | American | Metric | ||||
| G 1/2 | NPT 1/2 | M20x1.5 | 8~12 | 15 | 43 | 27/30 |
| G 3/4 | NPT 3/4 | M25x1.5 | 12~17 | 15 | 45 | 32/35 |
| G 1 | NPT 1 | M32x1.5 | 15~22 | 17 | 49 | 38/42 |
| G 1 1/4 | NPT 1 1/4 | M40x1.5 | 20~28 | 17 | 53 | 45/50 |
| G 1 1/2 | NPT 1 1/2 | M50x1.5 | 28~36 | 17 | 58 | 55/61 |
| G2 | NPT 2 | M63x1.5 | 35~48 | 19 | 64 | 68/74 |
| G 2 1/2 | NPT 2 1/2 | M75x1.5 | 45~56 | 24 | 73 | 85/94 |
| G 3 | NPT 3 | M90x1.5 | 55~73 | 26 | 74 | 100/110 |
| G 4 | NPT 4 | M115x2 | 68~91 | 28 | 81 | 125/135 |
| 방폭 표시 | 보호 등급 |
|---|---|
| Ex eb IIC Gb Ex tb IIIC T80℃ Db | IP66 |
제품 특징
적용 범위
1. 그것은 지역에 있는 장소에 적용 가능합니다 1 및 구역 2 ~의 폭발물 가스 환경;
2. 그것은 지역에 있는 장소에 적용 가능합니다 21 그리고 22 ~의 가연성 먼지 환경;
3. IIA에 적합, IIB 및 IIC 폭발성 가스 환경;
4. T1-T6에 적용 가능 온도 그룹;
5. It is widely used for clamping and sealing cables in dangerous environment places such as petroleum exploitation, 기름 정제, 화학 산업, 주유소, 등.
