Shenhai robbanásbiztos
Műszaki paraméterek

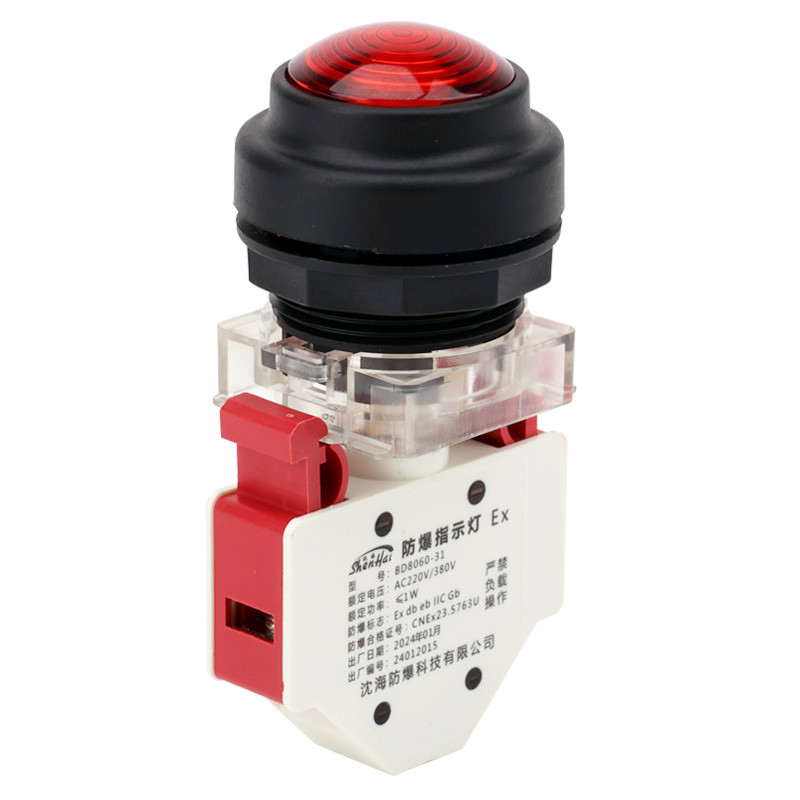

1. A BD8060 sorozatú robbanásbiztos jelzőlámpák (a továbbiakban: robbanásbiztos jelzőlámpák) robbanásbiztos alkatrészek, amelyek önállóan nem használhatók.
2. A II. osztály 1. és 2. zónájában, A, B és C csoportjaiban, a T1-T6 hőmérsékleti osztályokban, valamint a III. osztály 21. és 22. zónájában, a II. osztály robbanásveszélyes gáz- és porkörnyezetben, fokozottan biztonságos burkolatokkal és fokozottan biztonságos kezelőfejekkel együtt kell használni.
3. Alkalmas optikai jelzőként való használatra 50 Hz-es váltakozóáramú frekvenciájú és legfeljebb 400 V (egyenáramú 250 V) feszültségű áramkörökben.
| Modell | Névleges feszültség (V) | Áram (mA) | Teljesítmény (W) | Robbanásbiztos jelölés | Kimeneti vezeték (mm²) |
|---|---|---|---|---|---|
| BD8060 | AC/DC 12～36 AC/DC 48～110 AC 220～400 DC 220～250 | 5～20.5 6.5～15.8 6.6～11 8.4 | ≤0.3 ≤0.7 ≤3 ≤6 | Ex db eb IIC Gb | 1.5, 2.5 |
A termék jellemzői
1. A robbanásbiztos kijelző összetett robbanásbiztos szerkezetet alkalmaz (a robbanásbiztos és a fokozott biztonságú típusok kombinációja), amely lapos, téglalap alakú kialakítással rendelkezik.
2. A ház két részből áll: egy robbanásbiztos burkolat, amelyet egyetlen egységként öntöttek erősített, lángálló nejlon PA66-ból és polikarbonát PC-ből (kiküszöbölve a hagyományos ragasztási felületeket), mindkét oldalán megnövelt biztonsági csatlakozókkal és hozzáillő rögzítőkonzolokkal (amelyek egyben elektromos védelemként is szolgálnak).
3. A belső LED-jelzők és az áramköri lapok négy feszültségtartományhoz vannak konfigurálva.
4. A külső konzol irányban állítható, és akár felső, akár alsó szerkezetbe szerelhető.
5. A felső szerkezetre egy fokozott biztonságú működtetőfej szerelhető, míg az alsó szerkezetet C35 sínekre szerelik a burkolaton belül.
6. A robbanásbiztos kijelző fém alkatrészei rozsdamentes acélból készültek, műanyag házzal párosítva, hogy megfeleljenek a rendkívül korrozív környezetek követelményeinek.
Alkalmazandó hatály
1. Alkalmas 1. és 2. zónás helyeken, robbanásveszélyes gázokkal teli környezetben;
2. Alkalmas IIA, IIB és IIC osztályú robbanásveszélyes gázok környezetében;
3. Alkalmas 21-es és 22-es zónájú, robbanásveszélyes poros környezetben;
4. Alkalmas IIIA, IIIB és IIC osztályú robbanásveszélyes poros környezetbe;
5. Alkalmas a T1-T6 hőmérsékleti osztályokhoz;
6. Alkalmas veszélyes környezetben a kőolajkitermelésben, finomításban, vegyipari feldolgozásban, katonai gyártásban, tengeri olajfúró platformokon, tartályhajókon, gyógyszeriparban, fémfeldolgozásban és hasonló iparágakban.
