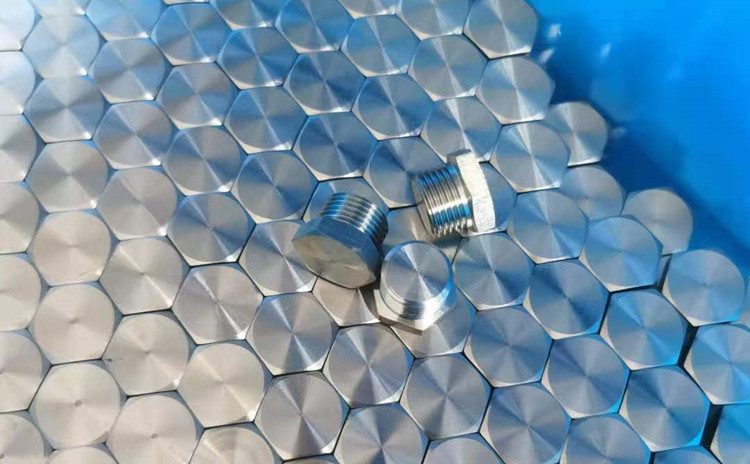

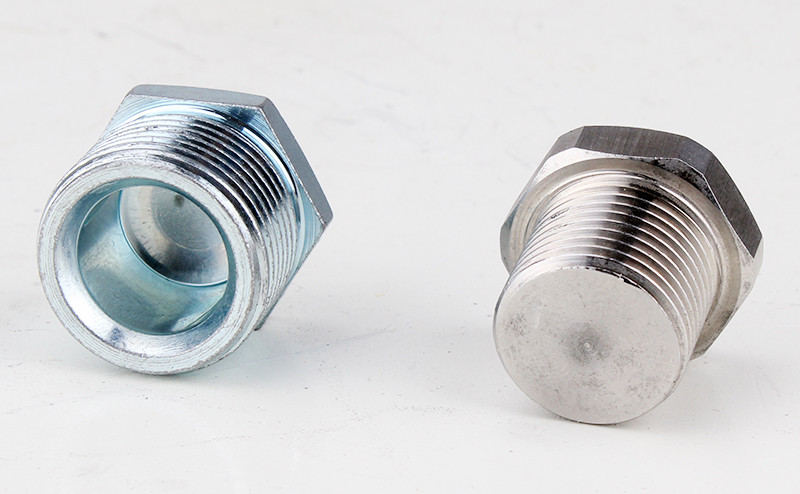

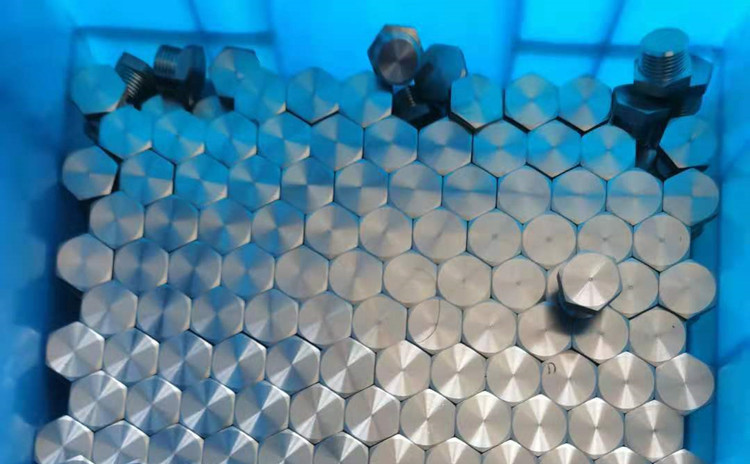

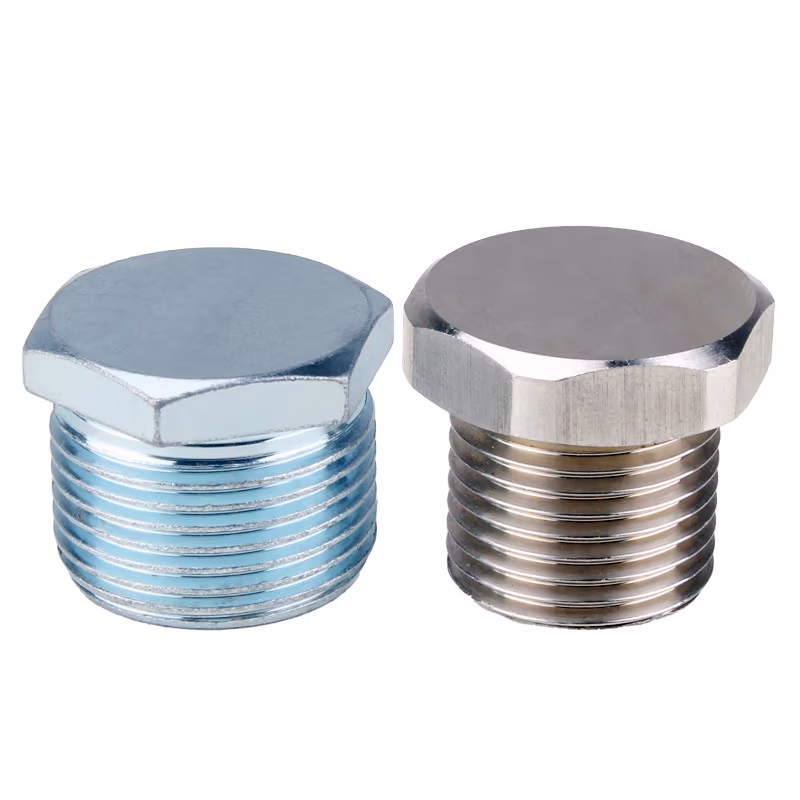

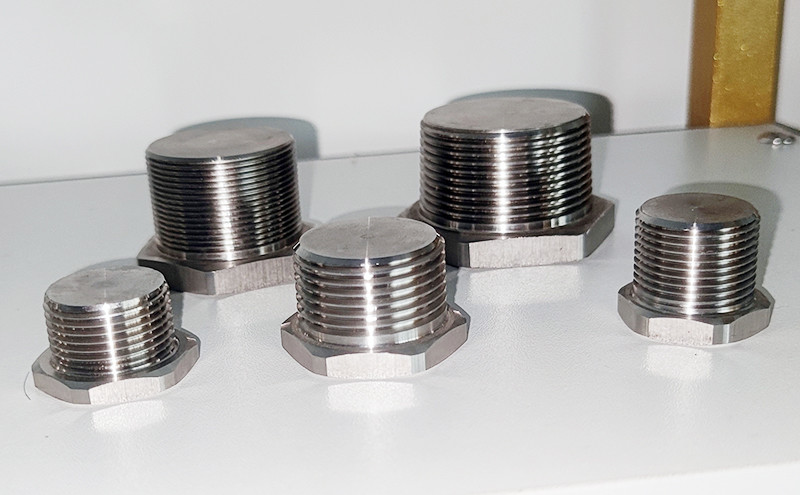

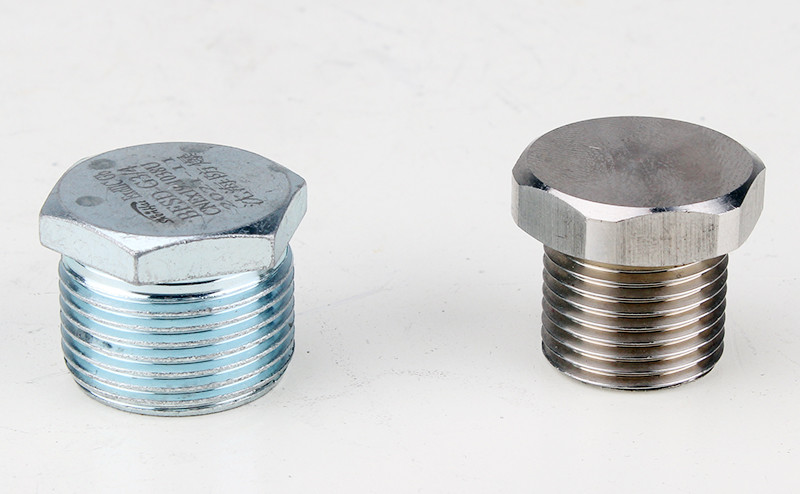

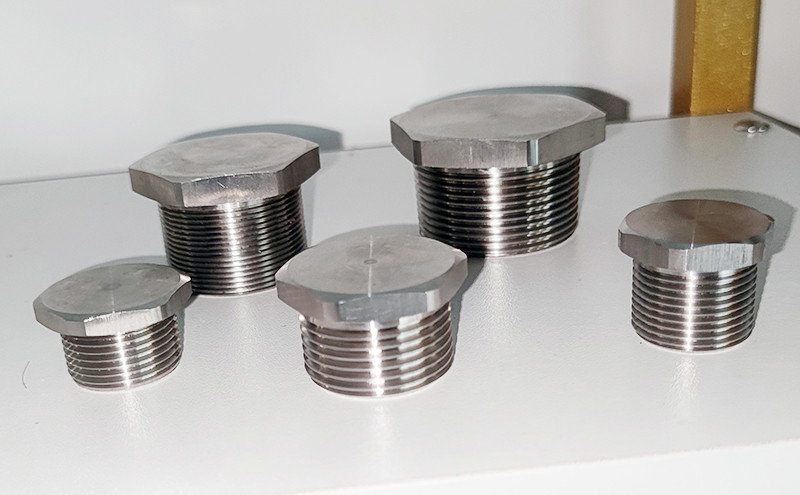

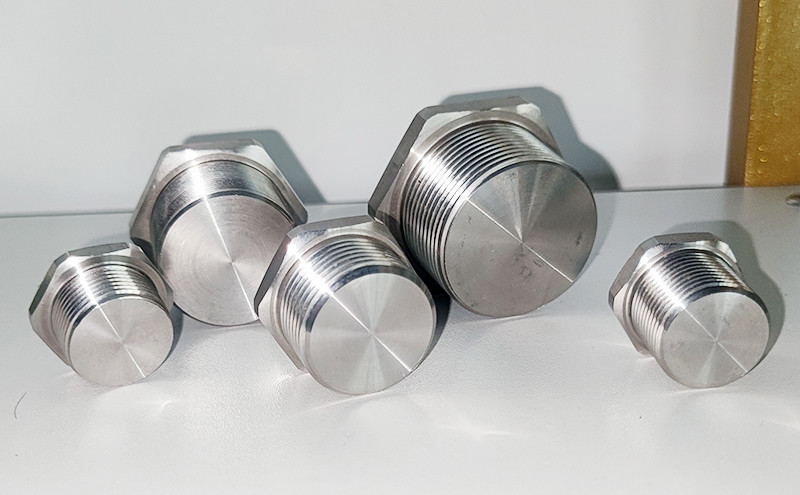

Sprogimui atsparus uždaromasis kištukas BSFD

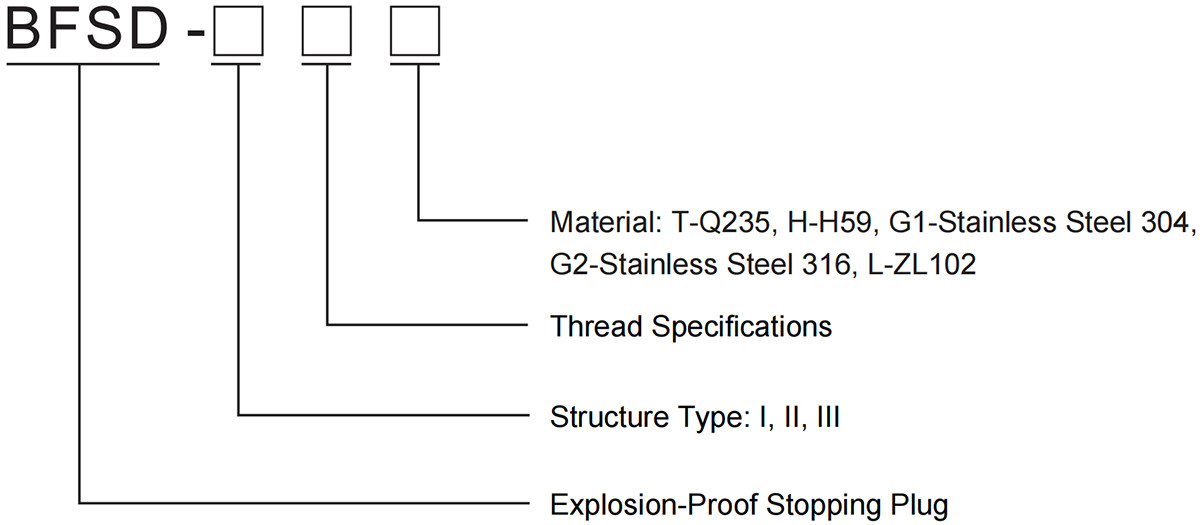

Modelio reikšmė

Įgyvendinimo standartas

GB/T3836.1、GB/T3836.2、GB/T3836.3、GB/T3836.31、IEC60079-0、IEC60079-1、IEC60079-7、IEC60079-31

Techninis parametras

Modelis	Sriegio tipas ir specifikacijos	Sprogimo apsauginis ženklinimas	Apsaugos įvertinimas	Atsparumo korozijai įvertinimas
BFSD	NPT1/2、NPT3/4、NPT1、NPT1 1/4、NPT1 1/2、NPT2、NPT2 1/2、NPT3、NPT4	Ex db IIC Gb, Ex eb IIC Gb, Ex tb IIIC Da	IP66	WF1 WF2
	M10×1,5、M12×1,5、M16×1,5、M18×1,5、M20×1,5、M25×1,5、M32×1,5、M40×1,5、M50×1,5、M63×1,5、M75×1,5 、M75×2、M90×1,5、M90×2、M100×1,5、M100×2、M110×1,5、M110×2、M115×1,5、M115×2	Ex db IIC Gb, Ex eb IIC Gb, Ex tb IIIC Da
	G1/2", G3/4", G1", G11/4", G1 1/2", G2", G2 1/2", G3", G4"	Ex db IIC Gb, Ex eb IIC Gb

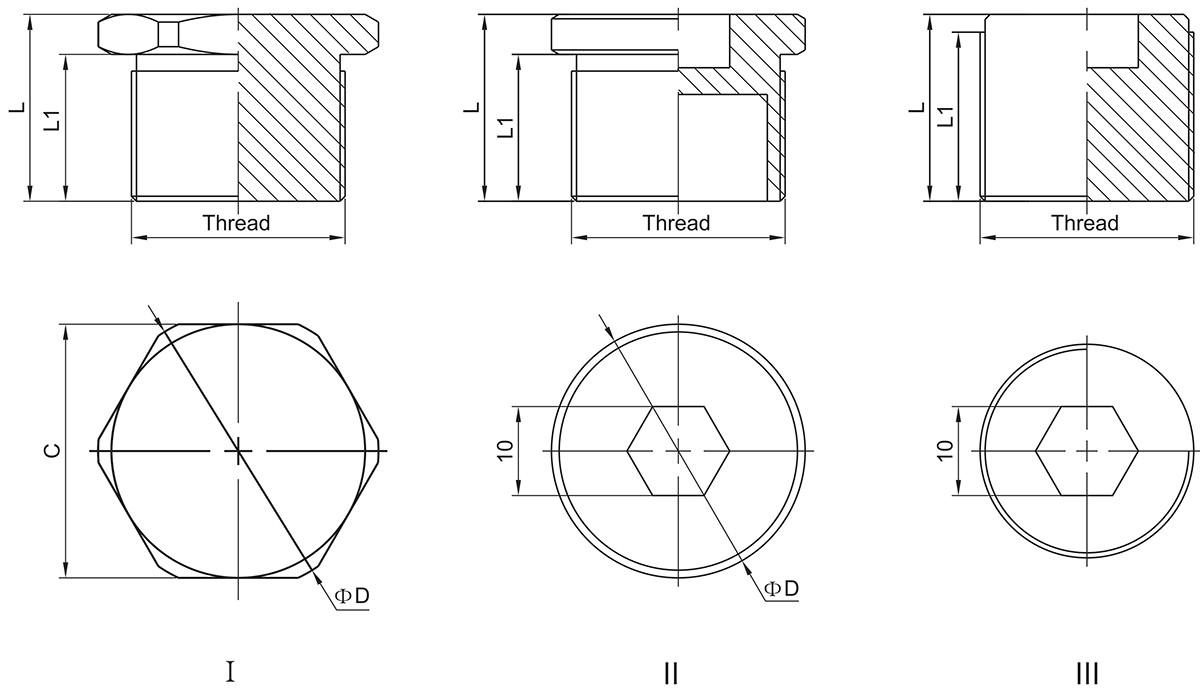

Siūlų specifikacijos			L (mm)			L1 (mm)			C (mm)			ΦD (mm)
Imperial	Metrinis	JAV standartas	I	II	III	I	II	III	I	II	III	I	II	III
G1/2"	M20x1,5	NPT1/2	22	22	20	17	17	17	27	10	10	30	30	/
G3/4"	M25x1,5	NPT3/4	22	22	20	17	17	17	32	10	10	36	36	/
G1"	M32x1,5	NPT1	26	26	20	20	20	17	38	10	10	42	42	/
G1 1/4"	M40x1,5	NPT1 1/4	26	26	20	20	20	17	47	19	19	52	52	/
G1 1/2"	M50x1,5	NPT1 1/2	26	26	20	20	20	17	55	19	19	60	60	/
G2"	M63x1,5	NPT2	30	30	22	22	22	19	69	19	19	70	70	/
G2 1/2"	M75x1,5	NPT2 1/2	32	/	24	24	/	21	83	/	19	88	/	/
G3"	M90x1,5	NPT3	34	/	24	24	/	21	95	/	19	100	/	/
G4"	M115x2	NPT4	34	/	24	24	/	21	122	/	19	127	/	/

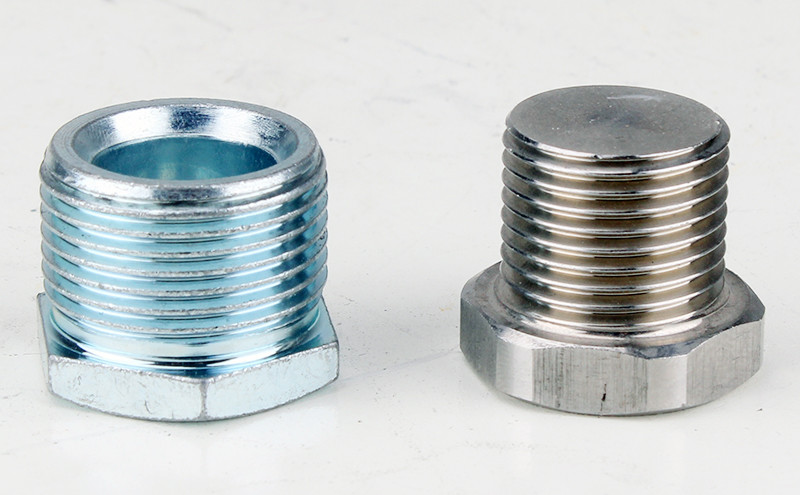

Produkto savybės

1. Pagaminti iš Q235, H59, 304, 316 ir ZL102 medžiagų, pasižyminčių lygia ir ryškia apdaila, kad būtų lengva montuoti ir naudoti;

2. Sriegio specifikacijas galima pritaikyti pagal naudotojo reikalavimus, įskaitant NPT, metrinius sriegius ir kitus.

Taikoma taikymo sritis

1. Tinka naudoti 1 ir 2 zonose, sprogioje dujų aplinkoje;

2. Tinka IIA, IIB ir IIC klasės sprogiųjų dujų atmosferai;

3. Tinka 21 ir 22 zonų sprogių dulkių atmosferai;

4. Tinka IIC, IIC ir IIC klasės sprogių dulkių atmosferai;

5. Plačiai naudojami kabelių sandarinimui pavojingose aplinkose, pvz., naftos gavybos, perdirbimo, chemijos perdirbimo ir karinėse srityse.
