Sprādziendroša gaisma BED57-I

Modeļa nozīme

Īstenošanas standarts

GB/T3836.1、GB/T3836.2、GB/T3836.3、GB/T3836.9、GB/T3836.31、IEC60079-0、IEC60079-1、IEC60079-7、IEC 60079-18、IEC 60079-31

Funkciju demonstrācija

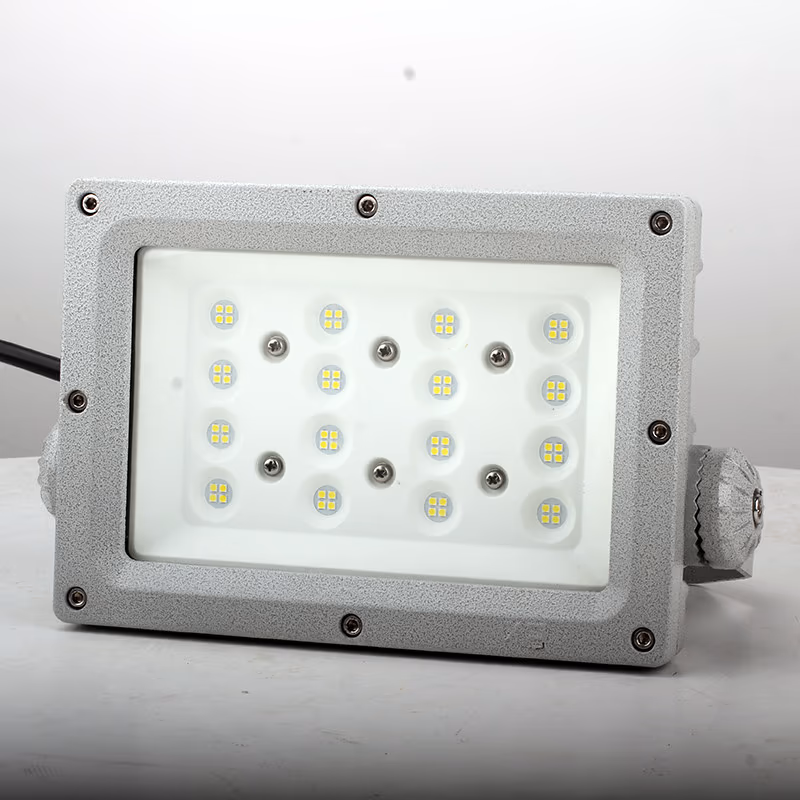

	Augstākās kvalitātes mikroshēmas, racionāli izvietotas, vienvirziena gaismas emisija, vienmērīga un maiga apgaismojuma, gaismas efektivitāte ≥120lm/W, augsts krāsu atveides indekss Ra＞70, pagarināts kalpošanas laiks, videi draudzīgs, krāsu temperatūra 3000K~5700K.		Regulēšanas mehānisms, kas ļauj regulēt apstarojuma leņķi no 0 līdz 270 grādiem.

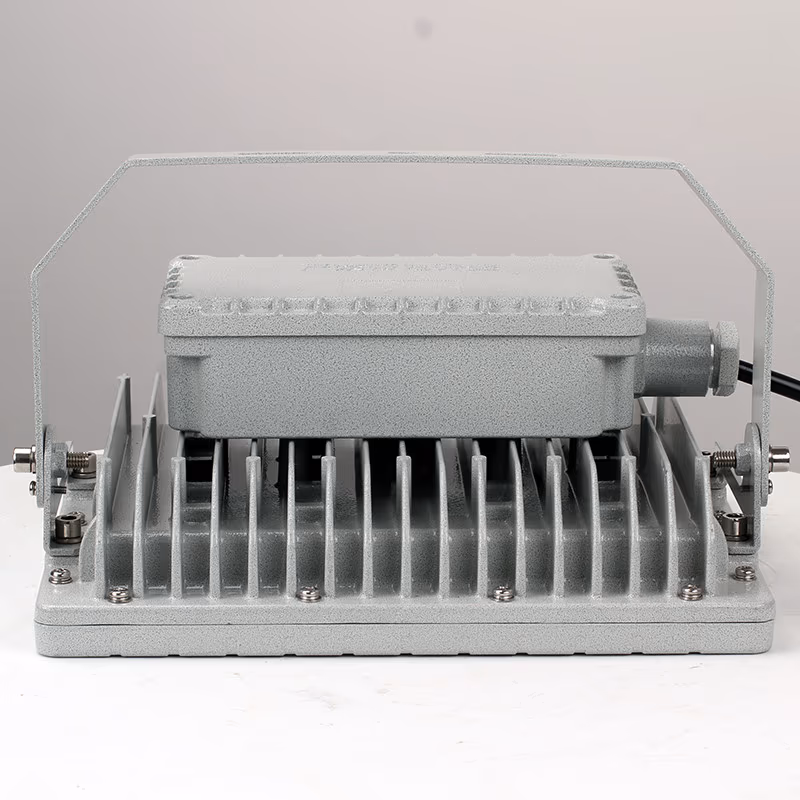

	Siltuma izkliedēšanas struktūra ir aprīkota ar ribām, kas palielina siltuma izkliedēšanas virsmu. Gaisa konvekcijas kanāli ir integrēti, lai izmantotu gaisa plūsmu, efektīvi izkliedējot siltumu no gaismas avota dobumā un nodrošinot gaismekļa ilgtermiņa uzticamu darbību.		Inovatīvs integrēts dizains, kas apvieno optiskās detaļas un pretatspīduma elementus, ar daudzpunktu gaismas sadali vienmērīgai apgaismošanai bez atspīduma; pieejami vairāki regulējami leņķi, piemēroti uzstādīšanai dažādos augstumos.

Tehniskie parametri

Modelis un specifikācijas	Sprādziendrošības marķējums	Gaismas avots	Gaismekļa tips	Jauda (W)	Gaismas plūsma (lm)	Krāsu temperatūra (K)
BED57	Ex db eb mb IIC T6 Gb, Ex tb IIIC T80°C Db	LED	I	30, 40, 50, 60	3600~7200	3000~5700
			II	80, 100, 120	8400~14400
			III	120, 150, 160, 180	14400~19200
			IV	200, 240, 300	21600~28800
			V	400, 480, 600	48000~72000
			VI	600, 800	72000~96000

Rated Voltage/Frequency	Ieplūdes vītne	Kabeļa ārējais diametrs	Aizsardzības pakāpe	Korozijas izturības novērtējums
AC 220V/50Hz	G3/4"	Φ10~Φ14mm	IP66	WF1, WF2*

Avārijas reaģēšanas laiks (s)	Uzlādes laiks (h)	Avārijas jauda (100 W robežās)	Avārijas jauda (200 W robežās)	Avārijas apgaismojuma ilgums (min)
≤0.3	24	≤20W	20W ~ 50W Pēc izvēles	≥60min、≥90min Pēc izvēles

Gaismas sadalījuma līkne

Produkta īpašības

1. Radiators ir veidots no īpaša alumīnija sakausējuma, kam ir augstspiediena elektrostatiskais pulverveida pārklājums;

2. Nerūsējošā tērauda stiprinājumi ar augstu izturību pret koroziju;

3. Atsevišķas konstrukcijas gaismas avota un strāvas padeves nodalījumiem;

4. Profesionāli izstrādāta optiskā sistēma ar augstu gaismas izmantojumu, optimizētu sadalījumu, vienmērīgu apgaismojumu un neapžilbināšanu;

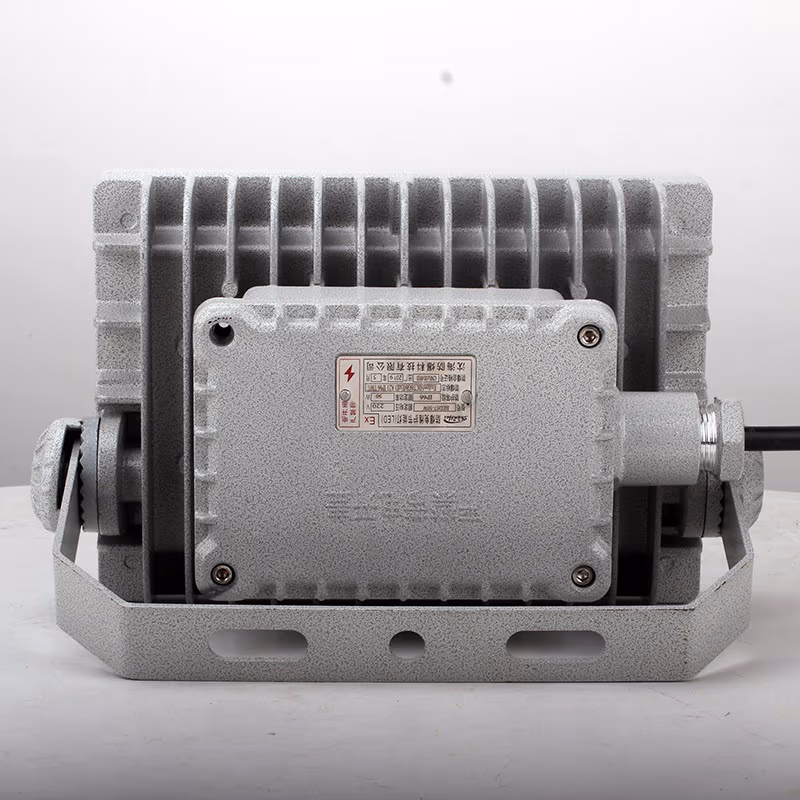

5. Maze tipa sadales kārba ar silikona gumijas blīvējumu drošai saķerei un augstam aizsardzības līmenim;

6. Augstas izturības rūdīts stikls ar izcilu triecienizturību, termisko triecienu toleranci un augstu gaismas caurlaidību;

7. Pastāvīgas strāvas barošanas avots ar plašu sprieguma ieeju un pastāvīgas strāvas izeju, kas aprīkots ar aizsardzību pret šunta strāvu, pārspriegumu, pārslodzi, atslēgumu, īssavienojumu, augstu temperatūru un elektromagnētiskajiem traucējumiem;

8. Jaudas koeficients cosφ ≥ 0,95;

9. Var aprīkot ar modulāru avārijas ierīci, kas atkarībā no lietošanas prasībām automātiski pārslēdzas uz avārijas apgaismojuma režīmu elektroenerģijas padeves pārtraukuma gadījumā;

10. Kabeļu elektroinstalācija.

Uzstādīšanas izmēri

Jaudas diapazons (W)	A (mm)	B (mm)	C (mm)	E (mm)	F (mm)
30~60	280	240	105±8	170	123.5
80~120	380	340	115±8	240	134
120~180	457	416	150±8	294	152
200~240	522	480	200±8	340	153
300				340	210
400				680	153
480					153
600					210
600	1002	961			680
800	1002	961			680

Piemērojamā darbības joma

1. Piemērots 1. un 2. zonas vietām sprādzienbīstamā gāzes vidē;

2. Piemērots IIA, IIB un IIC klases sprādzienbīstamām gāzēm;

3. Piemērots 21. un 22. zonas vietām sprādzienbīstamā putekļu vidē;

4. Piemērots IIIA, IIIB un IIC klases sprādzienbīstamai putekļu videi;

5. Piemērots temperatūras klasēm no T1 līdz T6;

6. Piemērots energotaupības modernizācijas projektiem un vietām, kur ir apgrūtināta apkope vai nomaiņa;

7. Plaši izmanto apgaismojumam naftas ieguvē, rafinēšanā, ķīmiskajā apstrādē, militārajā ražošanā, tekstilizstrādājumu ražošanā, pārtikas pārstrādē, naftas platformās jūrā, tankkuģos un līdzīgās iekārtās.
