Modeļa nozīme
Īstenošanas standarts
GB/T3836.1、GB/T3836.2、GB/T3836.3、GB/T3836.9、GB/T3836.31、IEC60079-0、IEC60079-1、IEC60079-7、IEC 60079-18、IEC 60079-31
Funkciju demonstrācija

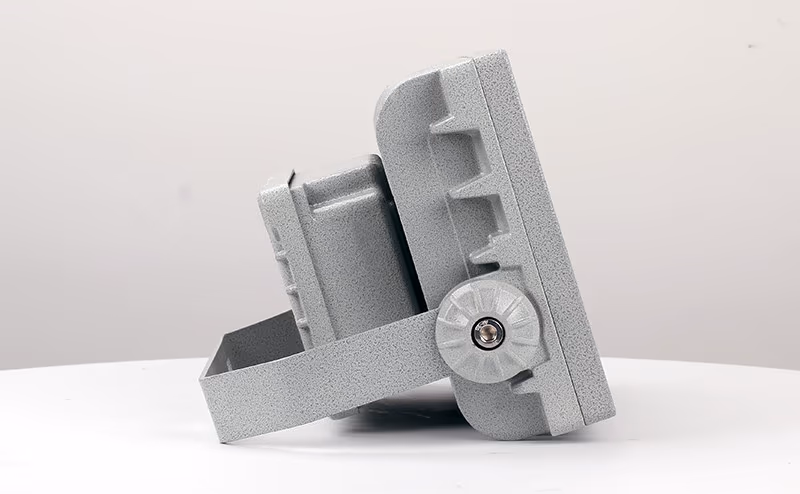

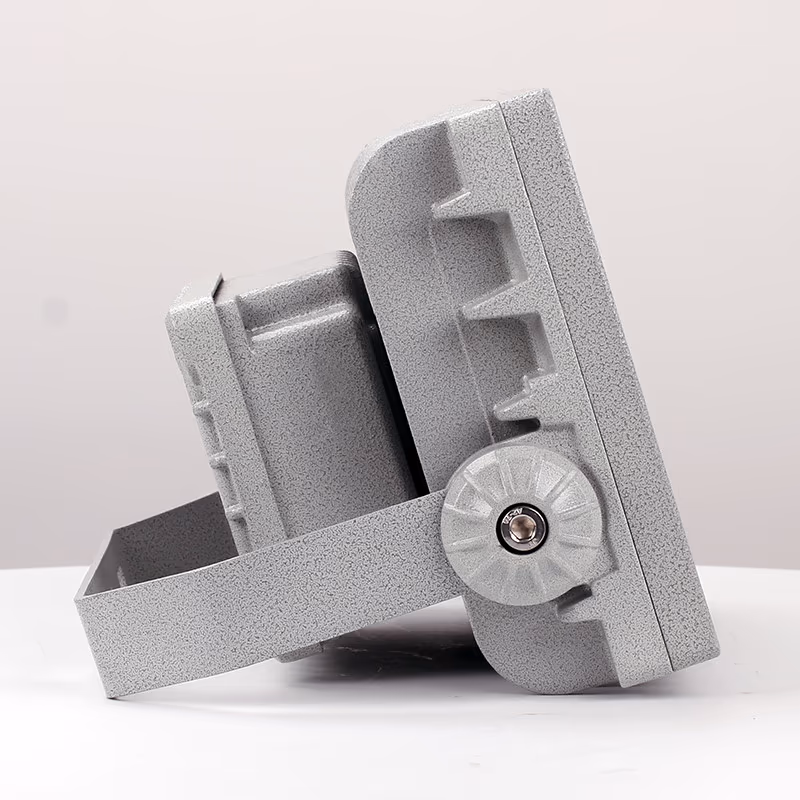

 | Augstākās kvalitātes mikroshēmas, racionāli izvietotas, vienvirziena gaismas emisija, vienmērīga un maiga apgaismojuma, gaismas efektivitāte ≥120lm/W, augsts krāsu atveides indekss Ra＞70, pagarināts kalpošanas laiks, videi draudzīgs, krāsu temperatūra 3000K~5700K. |  | Regulēšanas mehānisms, kas ļauj regulēt apstarojuma leņķi no 0 līdz 270 grādiem. |

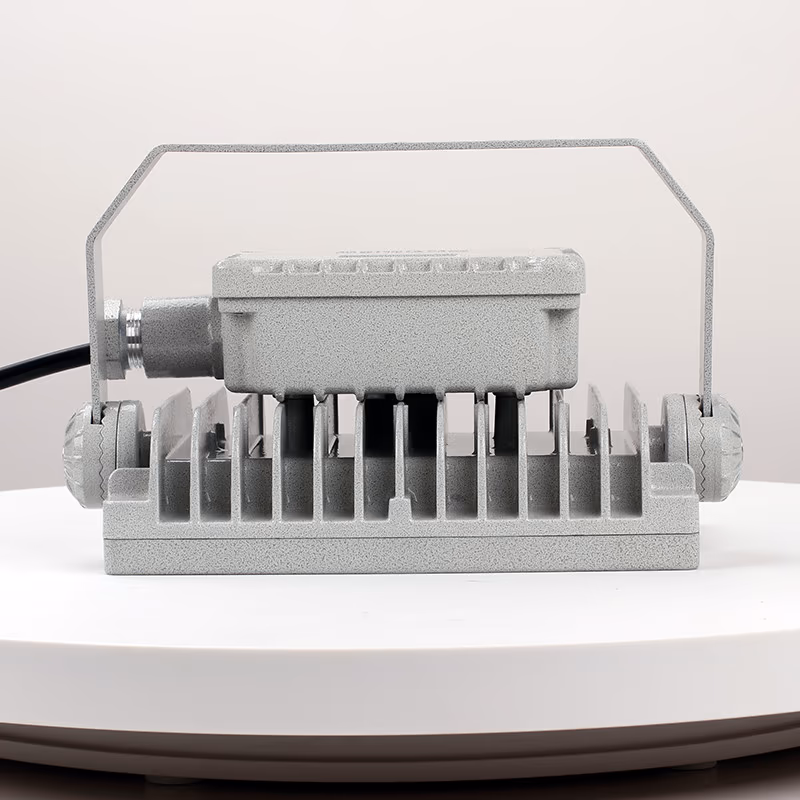

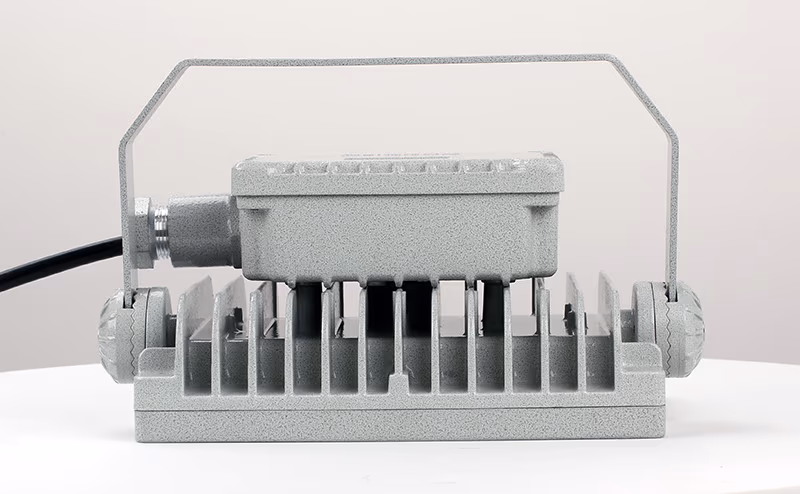

 | Siltuma izkliedēšanas struktūra ir aprīkota ar ribām, kas palielina siltuma izkliedēšanas virsmu. Gaisa konvekcijas kanāli ir integrēti, lai izmantotu gaisa plūsmu, efektīvi izkliedējot siltumu no gaismas avota dobumā un nodrošinot gaismekļa ilgtermiņa uzticamu darbību. |  | Inovatīvs integrēts dizains, kas apvieno optiskās detaļas un pretatspīduma elementus, ar daudzpunktu gaismas sadali vienmērīgai apgaismošanai bez atspīduma; pieejami vairāki regulējami leņķi, piemēroti uzstādīšanai dažādos augstumos. |
Tehniskie parametri
| Modelis un specifikācijas | Sprādziendrošības marķējums | Gaismas avots | Gaismekļa tips | Jauda (W) | Gaismas plūsma (lm) | Krāsu temperatūra (K) |
|---|---|---|---|---|---|---|
| BED57 | Ex db eb mb IIC T6 Gb, Ex tb IIIC T80°C Db | LED | I | 30, 40, 50, 60 | 3600~7200 | 3000~5700 |
| II | 80, 100, 120 | 8400~14400 | ||||
| III | 120, 150, 160, 180 | 14400~19200 | ||||
| IV | 200, 240, 300 | 21600~28800 | ||||
| V | 400, 480, 600 | 48000~72000 | ||||
| VI | 600, 800 | 72000~96000 |
| Rated Voltage/Frequency | Ieplūdes vītne | Kabeļa ārējais diametrs | Aizsardzības pakāpe | Korozijas izturības novērtējums |
|---|---|---|---|---|
| AC 220V/50Hz | G3/4" | Φ10~Φ14mm | IP66 | WF1, WF2* |
| Avārijas reaģēšanas laiks (s) | Uzlādes laiks (h) | Avārijas jauda (100 W robežās) | Avārijas jauda (200 W robežās) | Avārijas apgaismojuma ilgums (min) |
|---|---|---|---|---|
| ≤0.3 | 24 | ≤20W | 20W ~ 50W Pēc izvēles | ≥60min、≥90min Pēc izvēles |
Gaismas sadalījuma līkne
Produkta īpašības
1. Radiators ir veidots no īpaša alumīnija sakausējuma, kam ir augstspiediena elektrostatiskais pulverveida pārklājums;
2. Nerūsējošā tērauda stiprinājumi ar augstu izturību pret koroziju;
3. Atsevišķas konstrukcijas gaismas avota un strāvas padeves nodalījumiem;
4. Profesionāli izstrādāta optiskā sistēma ar augstu gaismas izmantojumu, optimizētu sadalījumu, vienmērīgu apgaismojumu un neapžilbināšanu;
5. Maze tipa sadales kārba ar silikona gumijas blīvējumu drošai saķerei un augstam aizsardzības līmenim;
6. Augstas izturības rūdīts stikls ar izcilu triecienizturību, termisko triecienu toleranci un augstu gaismas caurlaidību;
7. Pastāvīgas strāvas barošanas avots ar plašu sprieguma ieeju un pastāvīgas strāvas izeju, kas aprīkots ar aizsardzību pret šunta strāvu, pārspriegumu, pārslodzi, atslēgumu, īssavienojumu, augstu temperatūru un elektromagnētiskajiem traucējumiem;
8. Jaudas koeficients cosφ ≥ 0,95;
9. Var aprīkot ar modulāru avārijas ierīci, kas atkarībā no lietošanas prasībām automātiski pārslēdzas uz avārijas apgaismojuma režīmu elektroenerģijas padeves pārtraukuma gadījumā;
10. Kabeļu elektroinstalācija.
Uzstādīšanas izmēri
| Jaudas diapazons (W) | A (mm) | B (mm) | C (mm) | E (mm) | F (mm) |
|---|---|---|---|---|---|
| 30~60 | 280 | 240 | 105±8 | 170 | 123.5 |
| 80~120 | 380 | 340 | 115±8 | 240 | 134 |
| 120~180 | 457 | 416 | 150±8 | 294 | 152 |
| 200~240 | 522 | 480 | 200±8 | 340 | 153 |
| 300 | 210 | ||||
| 400 | 680 | 153 | |||
| 480 | |||||
| 600 | 210 | ||||
| 600 | 1002 | 961 | 680 | ||
| 800 |
Piemērojamā darbības joma
1. Piemērots 1. un 2. zonas vietām sprādzienbīstamā gāzes vidē;
2. Piemērots IIA, IIB un IIC klases sprādzienbīstamām gāzēm;
3. Piemērots 21. un 22. zonas vietām sprādzienbīstamā putekļu vidē;
4. Piemērots IIIA, IIIB un IIC klases sprādzienbīstamai putekļu videi;
5. Piemērots temperatūras klasēm no T1 līdz T6;
6. Piemērots energotaupības modernizācijas projektiem un vietām, kur ir apgrūtināta apkope vai nomaiņa;
7. Plaši izmanto apgaismojumam naftas ieguvē, rafinēšanā, ķīmiskajā apstrādē, militārajā ražošanā, tekstilizstrādājumu ražošanā, pārtikas pārstrādē, naftas platformās jūrā, tankkuģos un līdzīgās iekārtās.
