Model i specyfikacja wentylatora przeciwwybuchowego

Domyślnym kierunkiem wylotu powietrza wentylatora jest przedni koniec wirnika.

Przeciwwybuchowy wentylator osiowy serii BAF

przeciwwybuchowy wentylator osiowy serii baf

Model produktu	Średnica wirnika (mm)	Moc silnika (kW)	Napięcie znamionowe V (trójfazowe)	Napięcie znamionowe V (jednofazowe)	Prędkość znamionowa (trójfazowa)	Przepływ powietrza (m³/h)	Domyślny kierunek przepływu powietrza	Odporność na korozję
BAF-200	200	0.09	380	220	2800	1230	Przednie koło	WF1、WF2
BAF-200	720	0.06			1450	618
BAF-300	300	0.18				1440
BAF-400	400	0.25				2880
BAF-500	500	0.37		/		5700
BAF-600	600	0.55		/		8700

Oznakowanie przeciwwybuchowe	Stopień ochrony	Średnica zewnętrzna kabla	Wątek wejściowy
Ex db IIC T4 Gb IP54 Ex db IIB T4 Gb Ex tb IIIC T135°C Db	IP54	φ10-φ14	M26 × 1,5 lub G3/4"

przeciwwybuchowy wentylator osiowy serii bt35

Wentylator boczny w wykonaniu przeciwwybuchowym serii wexd

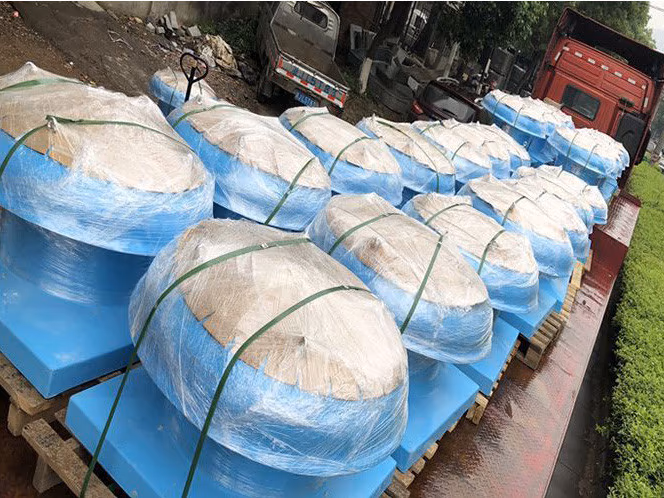

przeciwwybuchowy wentylator dachowy serii bdw

Modele produktów serii BT35	Modele produktów z serii WEXD	Modele produktów serii BDW	Średnica wirnika (mm)	Napięcie znamionowe (V)	Prędkość znamionowa (obr/min)	Kątowy przepływ powietrza wirnika (m³/h)	Ciśnienie całkowite (Pa)	Moc zainstalowana (kW)
BT35-2#	WEXD-2#	BDW-1-2#	200	380/220	43°	1230	112	0.09
BT35-2#	WEXD-2#	BDW-1-2#	200		43°	618	64	0.06
BT35-2.8#	WEXD-2.8#	BDW-1-2.8#	280		35°	2921	190	0.25
BT35-2.8#	WEXD-2.8#	BDW-1-2.8#	280			1510	105	0.18
BT35-3.15#	WEXD-3.15#	BDW-1-3.15#	315			3074	218	0.37
BT35-3.15#	WEXD-3.15#	BDW-1-3.15#	315			1998	141	0.25
BT35-3.55#	WEXD-3.55#	BDW-1-3.55#	355			3367	246	0.37
BT35-3.55#	WEXD-3.55#	BDW-1-3.55#	355			2188	160	0.25
BT35-4#	WEXD-4#	BDW-1-4#	400			3560	260	0.37
BT35-4.5#	WEXD-4.5#	BDW-1-4.5#	450		38°	3450	142	0.37
BT35-4.5#	WEXD-4.5#	BDW-1-4.5#	450		42°	4644	150	0.55
BT35-5#	WEXD-5#	BDW-1-5#	500	380	38°	7655	116	0.55
BT35-5#	WEXD-5#	BDW-1-5#	500		43°	8316	123	0.75
BT35-5.6#	WEXD-5.6#	BDW-1-5.6#	560		43°	9581	173	0.75
BT35-5.6#	WEXD-5.6#	BDW-1-5.6#	560		48°	11682	186	1.1
---------------------------------		BDW-1-6#	600	380/220	46°	8700	130	0.75
BT35-6.3#	WEXD-6.3#	BDW-1-6.3#	630	380	41°	10739	154	1.1
BT35-6.3#	WEXD-6.3#	BDW-1-6.3#	630		45.2°	14454	160	1.5
BT35-7.1#	WEXD-7.1#	BDW-1-7.1#	710		40°	13400	178	1.1
					43.5°	16160	189	1.5
					44°	14498	123	1.1
BT35-8#	WEXD-8#	BDW-1-8#	800		44°	31325	180	2.2
BT35-8#	WEXD-8#	BDW-1-8#	800		46°	37073	248	4.0
BT35-9#	WEXD-9#	BDW-1-9#	900			35227	200	3.0
BT35-9#	WEXD-9#	BDW-1-9#	900			39800	230	4.0
BT35-10#	WEXD-10#	BDW-1-10#	1000			48300	247	5.5
BT35-10#	WEXD-10#	BDW-1-10#	1000			54300	268	7.5
BT35-11.2#	WEXD-11.2#	BDW-1-11.2#	1120		42°	56460	353	7.5
BT35-11.2#	WEXD-11.2#	BDW-1-11.2#	1120		46°	67892	415	11
