Значение модели
Стандарт внедрения
GB/T3836.1、GB/T3836.2、GB/T3836.3、GB/T3836.31、IEC60079-0、IEC60079-1、IEC60079-7、IEC60079-31
Технические параметры
| Технические характеристики и модель | Маркировка взрывозащищенных изделий | Источник света | Мощность (W) | Аварийная мощность (Вт) | Световой поток (лм) | Цветовая температура (K) |
|---|---|---|---|---|---|---|
| BPY | Ex db eb IIC T6 Gb, Ex tb IIIC T80°C Db | LED | 1x8 | 1x4 | 800 | 3000~5700 |
| 1x9 | 900 | |||||
| 1x16 | 1600 | |||||
| 1x18 | 1800 | |||||
| 1x22 | 2200 | |||||
| 1x24 | 2400 | |||||
| 2x8 | 1600 | |||||
| 2x9 | 1800 | |||||
| 2x16 | 3200 | |||||
| 2x18 | 3600 | |||||
| 2x22 | 4400 | |||||
| 2x24 | 4800 |
| Номинальное напряжение/частота | Впускная резьба | Наружный диаметр кабеля | Время аварийной зарядки | Время аварийного запуска | Продолжительность аварийного освещения | Рейтинг защиты | Рейтинг коррозионной стойкости |
|---|---|---|---|---|---|---|---|
| AC 220V, 36V, 24V, 12V DC 36V, 24V, 12V /50Hz | G1/2" | Φ7~Φ10mm | 24h | ≤0.3s | ≥90min | IP66 | WF1, WF2* |
Кривая распределения света

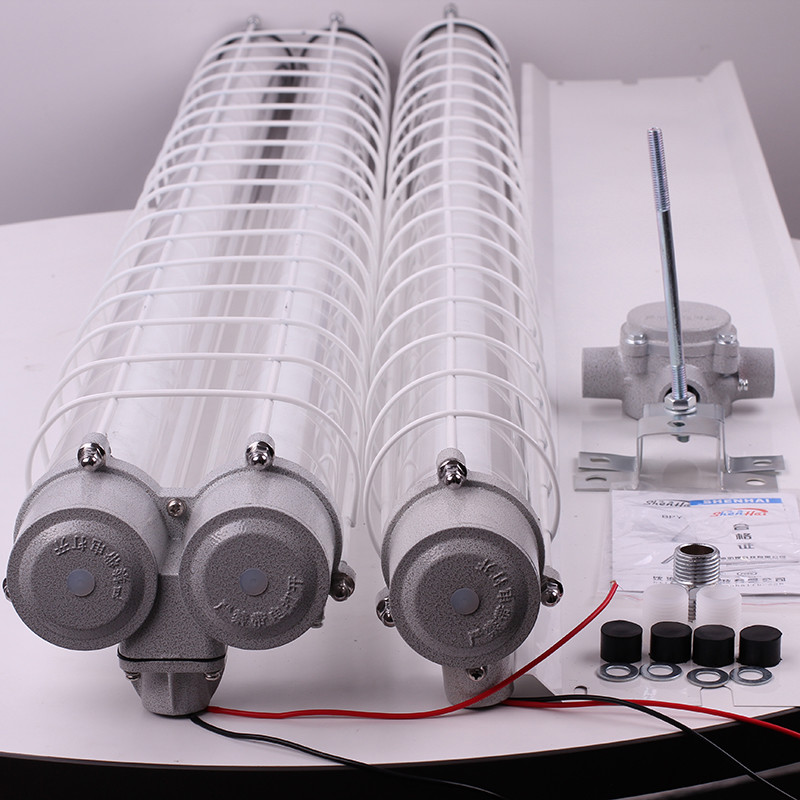

Характеристики товара
1. Литой корпус из алюминиевого сплава с высокоскоростной дробеструйной обработкой и электростатическим порошковым покрытием высокого давления для обеспечения коррозионной стойкости и устойчивости к старению;
2. Открытый крепеж из нержавеющей стали обеспечивает превосходную коррозионную стойкость;
3. Прозрачная трубка из высокопрочного закаленного стекла с высокой светопропускной способностью, прошедшая строгие испытания на удар и тепловой удар для обеспечения надежной взрывозащиты;
4. Защитная решетка изготовлена из высококачественной углеродистой стали с гальваническим и порошковым покрытием для двойной коррозионной стойкости;
5. Оснащены люминесцентными лампами известных брендов, обеспечивающими длительный срок службы и высокую светоотдачу;
6. Внутренний отсек для проводов со специальными клеммами, позволяющий осуществлять прямую установку без дополнительных распределительных коробок, что обеспечивает удобство и эффективность;
7. Модульная вставная конструкция позволяет заменить трубку лампы, просто ослабив торцевую крышку и вытащив сердечник в сборе;
8. В серии LED используются энергосберегающие светодиодные трубки последнего поколения, отличающиеся увеличенным сроком службы, длительной работой без обслуживания, высокой энергоэффективностью и широкой совместимостью с напряжением;
9. Дополнительный модуль аварийного освещения поставляется по запросу, автоматически переключаясь в аварийный режим при отключении электроэнергии;
10. Совместим с системами кабельной и кабеленесущей проводки.
Установочные размеры
| Серийный номер | Имя | Примечания | Серийный номер | Имя | Примечания |
|---|---|---|---|---|---|
| 1 | Взрывозащищенная люминесцентная лампа серии BPY | 11 | Взрывозащищенный соединитель BHJ-G3/4" один внутренний, один внешний | ||
| 2 | Винт с двумя концами M8×155 мм | 12 | Стальная труба G3/4" × 300 мм | ||
| 3 | Взрывозащищенный трубный фитинг BGJ-G1/2" (две наружные резьбы) | 13 | Стальная труба G1/2" × 500 мм | ||
| 4 | Взрывозащищенная распределительная коробка для люминесцентных ламп | 14 | Изогнутый столб G1 1/4 | ||
| 5 | Монтажный кронштейн | 15 | U-образный зажим G1 1/4" | ||
| 6 | Винт с двумя концами M8×330 мм | 16 | Взрывозащищенный соединитель BHJ-G11/4“ (внешний G3/4”) | ||
| 7 | Стальная труба G1/2"×240 мм | 17 | Зажим для труб G1 1/4" | ||
| 8 | Взрывозащищенный соединитель BHJ-G3/4" (две наружные резьбы) | 18 | Монтажный кронштейн | ||
| 9 | Аварийное устройство | 19 | Опора ограждения G1 1/4" | ||
| 10 | Присоска G1/2" | 20 | Фланцевый стержень G1 1/4" |
Область применения
1. Подходит для использования в зонах 1 и 2 во взрывоопасных газовых средах;
2. Подходит для использования во взрывоопасных газовых средах классов IIA и IIB;
3. Подходит для использования в зонах 21 и 22 во взрывоопасной пылевой среде;
4. Подходит для использования во взрывоопасных пылевых средах классов IIIA, IIIB и IIC;
5. Подходит для температурных классов T1 - T6;
6. Подходит для рабочего и сюжетного освещения в опасных условиях, таких как добыча нефти, нефтепереработка, химическая обработка и военное применение.
