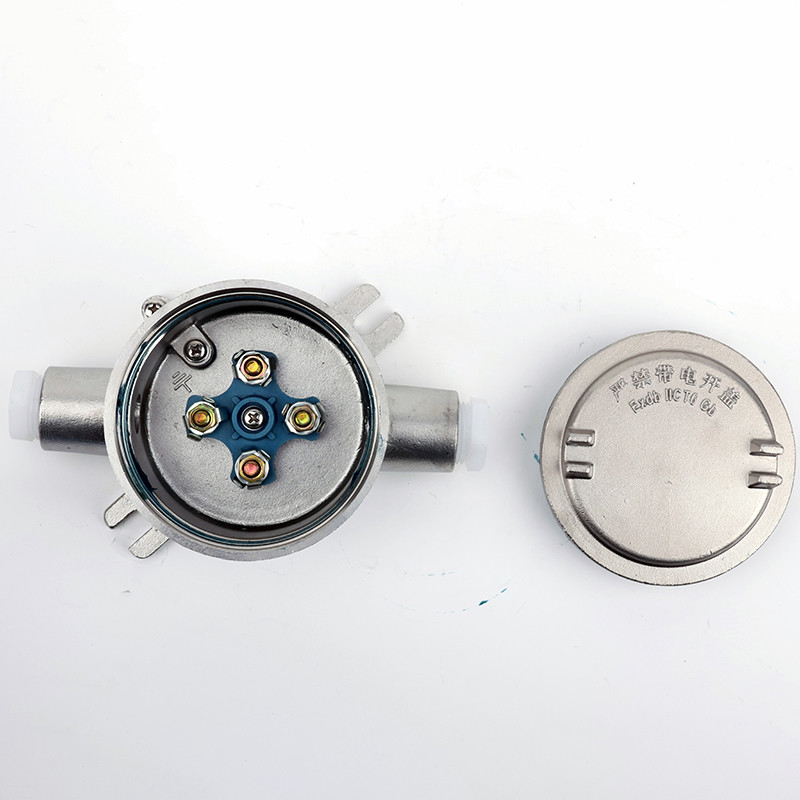

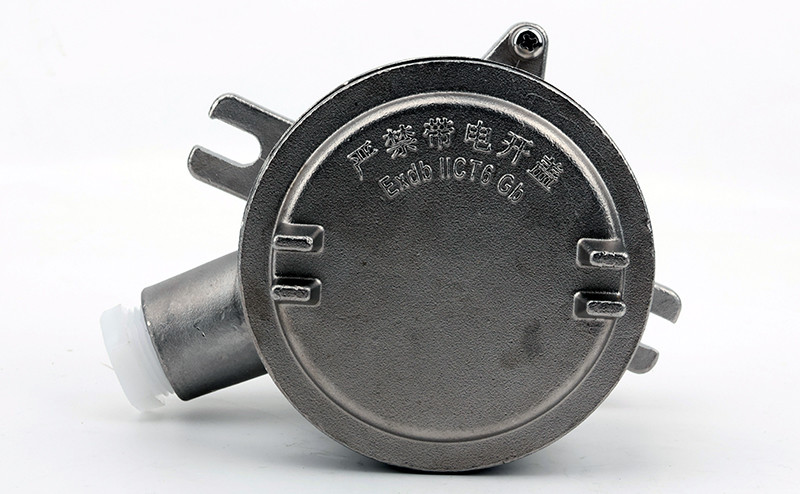

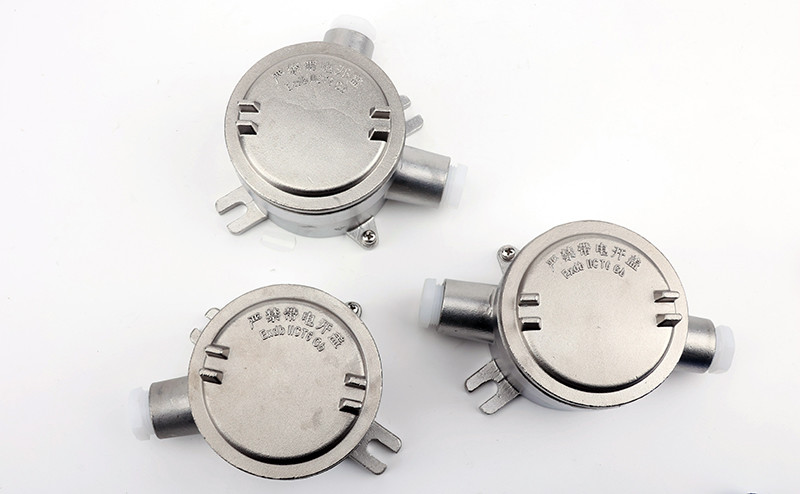

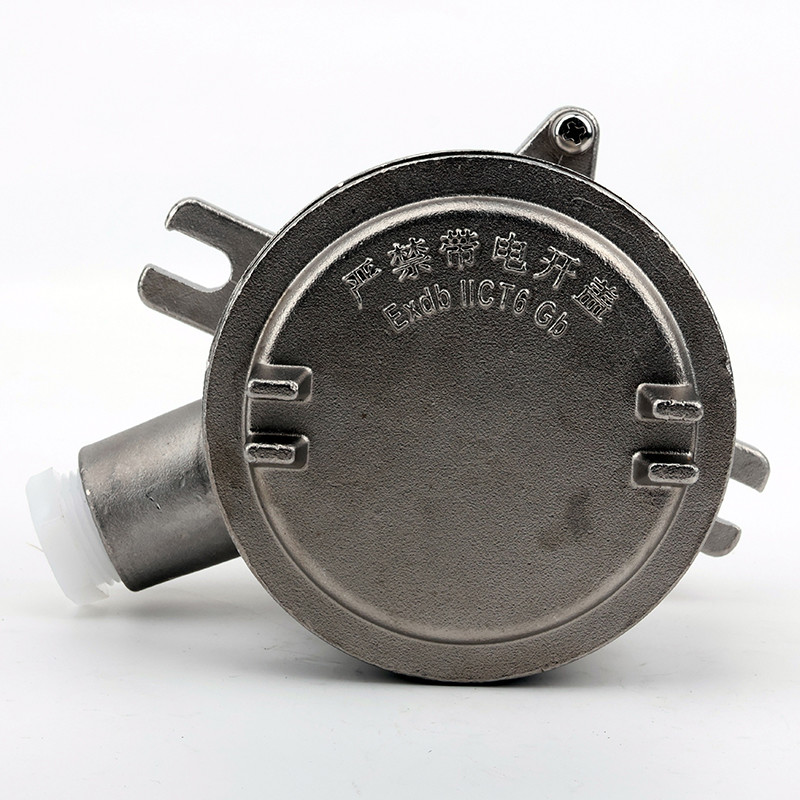

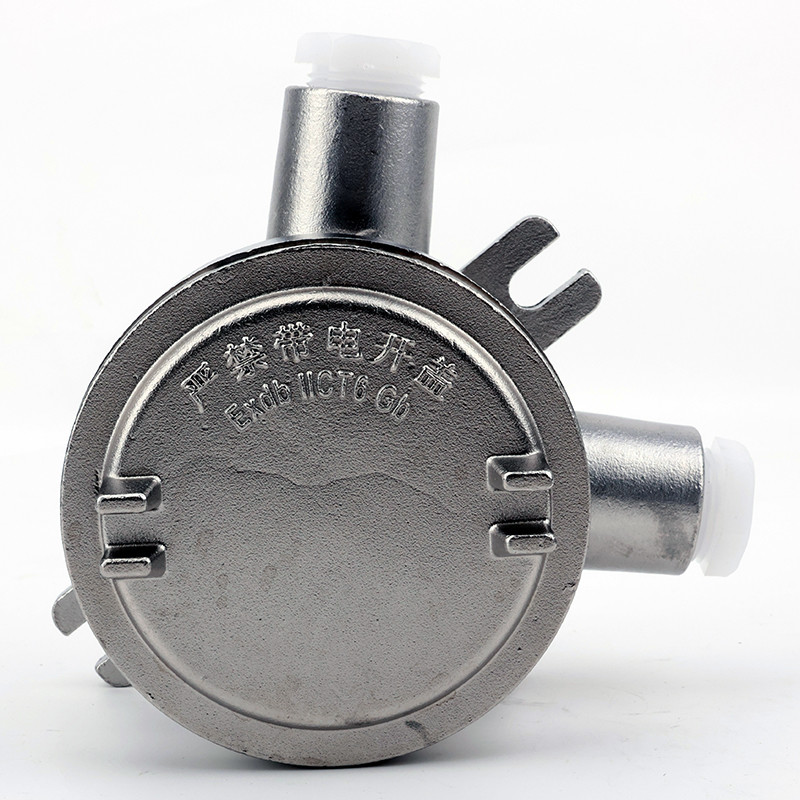

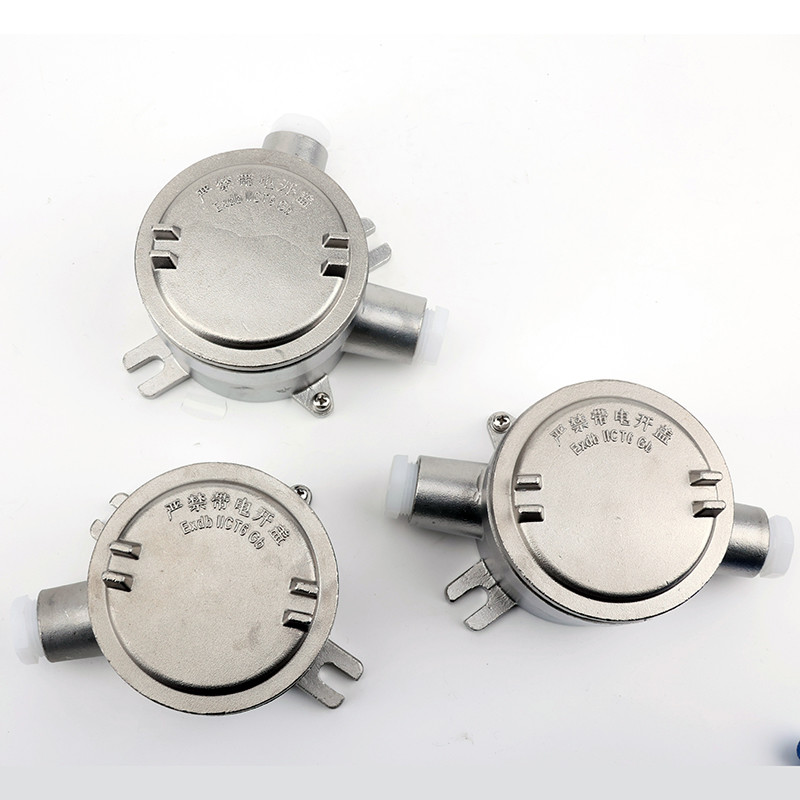

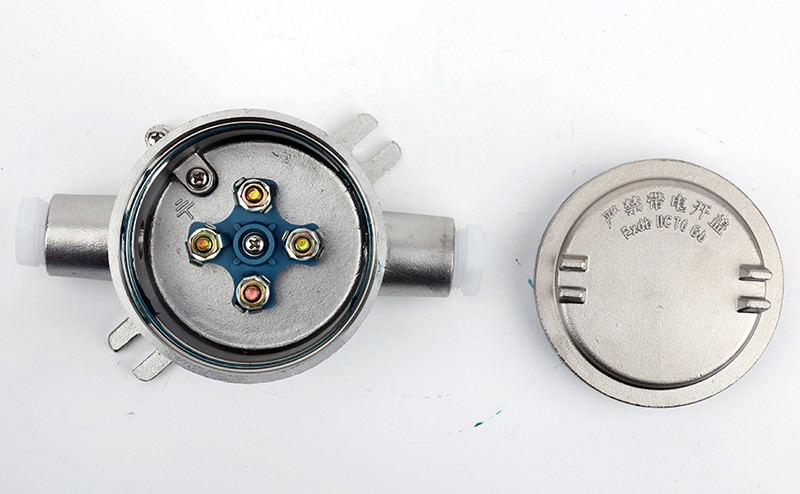

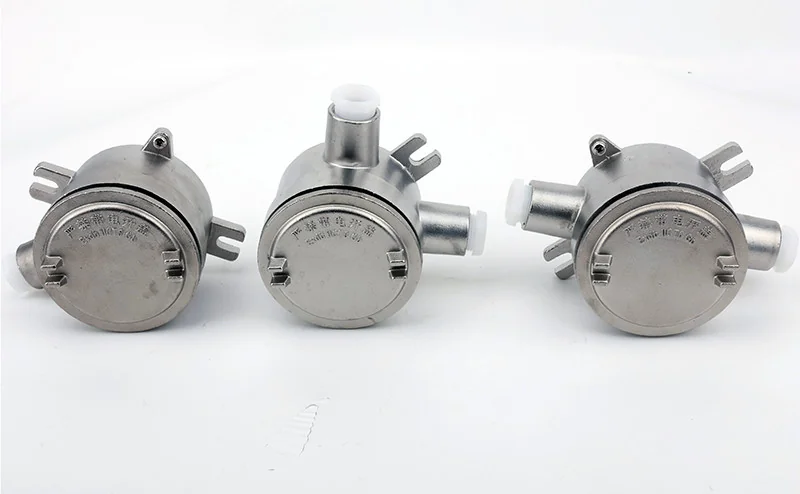

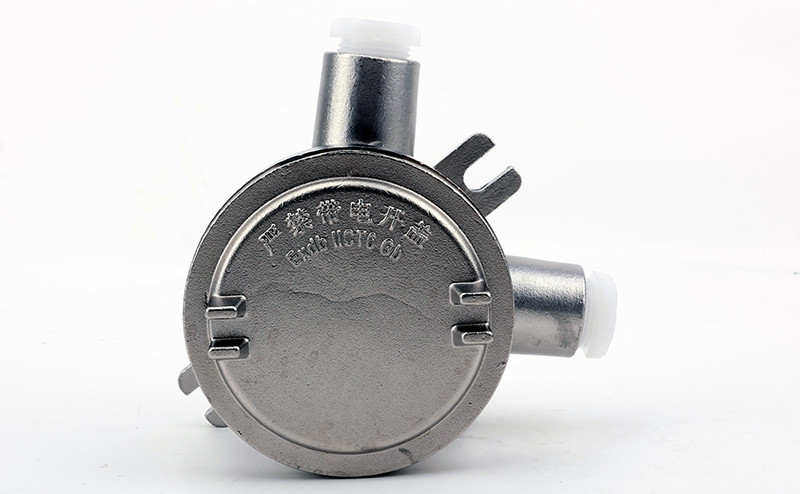

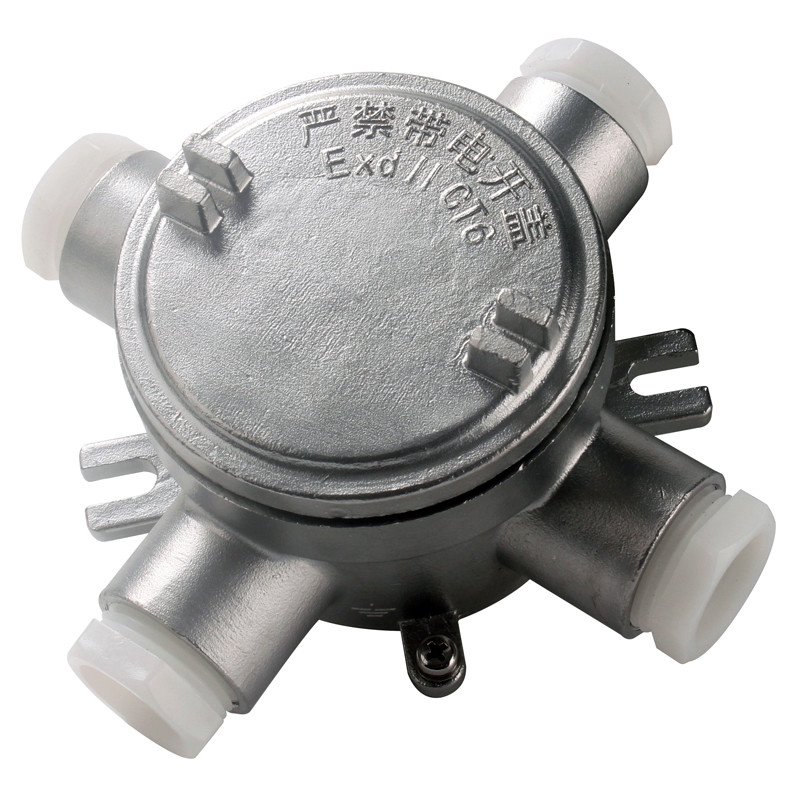

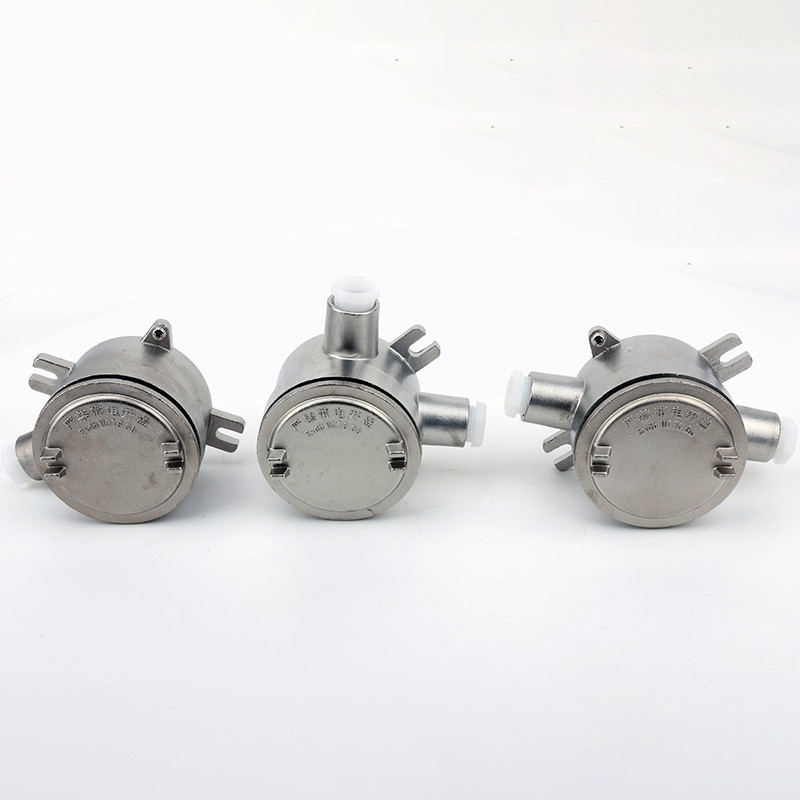

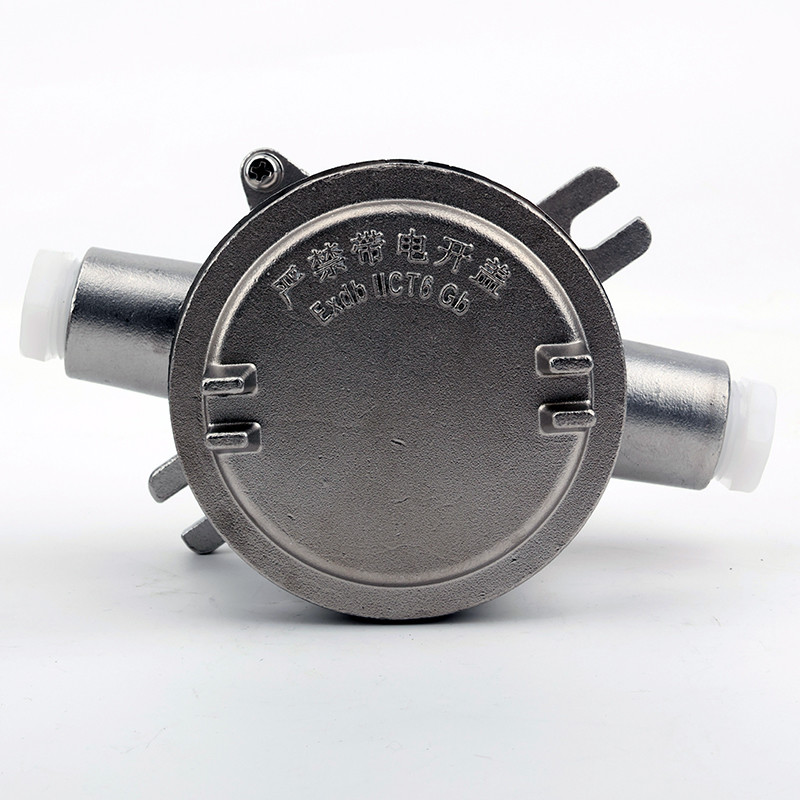

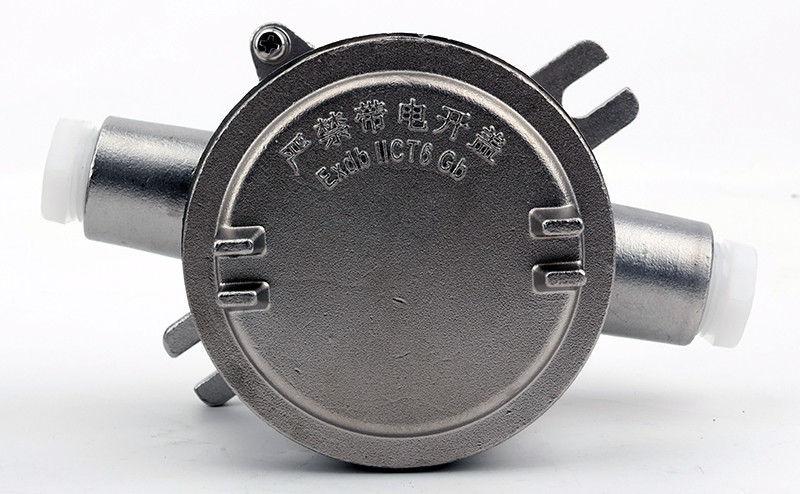

Spojna omarica AH iz nerjavečega jekla, odporna proti eksploziji

Pomen modela

Standard izvajanja

GB/T3836.1、GB/T3836.2、GB/T3836.31、IEC60079-0、IEC60079-1、IEC60079-31

Tehnični parameter

IIB

IIC-I

IIC-II

Lastnosti izdelka

1. Po visokonapetostnem elektrostatičnem brizganju je površina po hitrem puljenju obdelana z visokonapetostnim elektrostatičnim brizganjem;

2. Izpostavljeni pritrdilni elementi iz nerjavečega jekla z visoko protikorozijsko učinkovitostjo;

3. Obstaja veliko načinov in specifikacij za vhod in izhod;

4. Vhodni in izhodni navoj je lahko posebej izdelan v metrični navoj, navoj NPT in druge oblike;

5. Sprejemljiva je napeljava iz jeklenih cevi ali kablov.

Dimenzije za namestitev

IIB

Oznaka za protieksplozijsko zaščito	Ocena zaščite	Specifikacija navoja	Specifikacija kabla	A	B	C	D
Ex db IIB Gb, Ex tb IIIC T80°C Db	IP66	NPT1/2"	Φ7 mm–Φ10 mm	165	95	62	/
		NPT3/4"	Φ9 mm–Φ14 mm	165	95	62	105
		NPT1"	Φ12 mm–Φ18 mm	175	110	67	110
		NPT1 1/4"	Φ15 mm–Φ28 mm	198	110	85	/
		NPT1 1/2"	Φ18 mm–Φ30 mm	198	110	85	/

IIC-I

IIC-II

Oznaka za protieksplozijsko zaščito	Ocena zaščite	Specifikacija navoja	Specifikacija kabla	A	B	C	D
Ex db IIC Gb, Ex tb IIIC T80°C Db	IP66	NPT1/2"	Φ7 mm–Φ10 mm	170	105	82	/
		NPT3/4"	Φ9 mm–Φ14 mm	170	105	82	125
		NPT1"	Φ12 mm–Φ18 mm	185	105	82	/
		NPT1 1/4"	Φ15 mm–Φ25 mm	200	116	87	/
		NPT1 1/2"	Φ18 mm–Φ28 mm	215	116	87	/
		NPT2"	Φ25 mm–Φ38 mm	260	260	110	/

Stropna škatla

Področje uporabe

1. Primeren za lokacije v conah 1 in 2 v okoljih z eksplozivnimi plini;

2. Primeren za eksplozivna plinska okolja razredov IIA, IIB in IIC;

3. Primeren za lokacije v conah 21 in 22 v okolju z eksplozivnim prahom;

4. Primeren za okolja z eksplozivnim prahom razredov IIIA, IIIB in IIC;

5. Primerno za temperaturne razrede od T1 do T6;

6. Primerni za uporabo kot žični in kabelski priključki v nevarnih okoljih, kot so pridobivanje in rafiniranje nafte, kemična predelava, vojaška proizvodnja, naftne ploščadi na morju, naftni tankerji in proizvodnja kovin.
