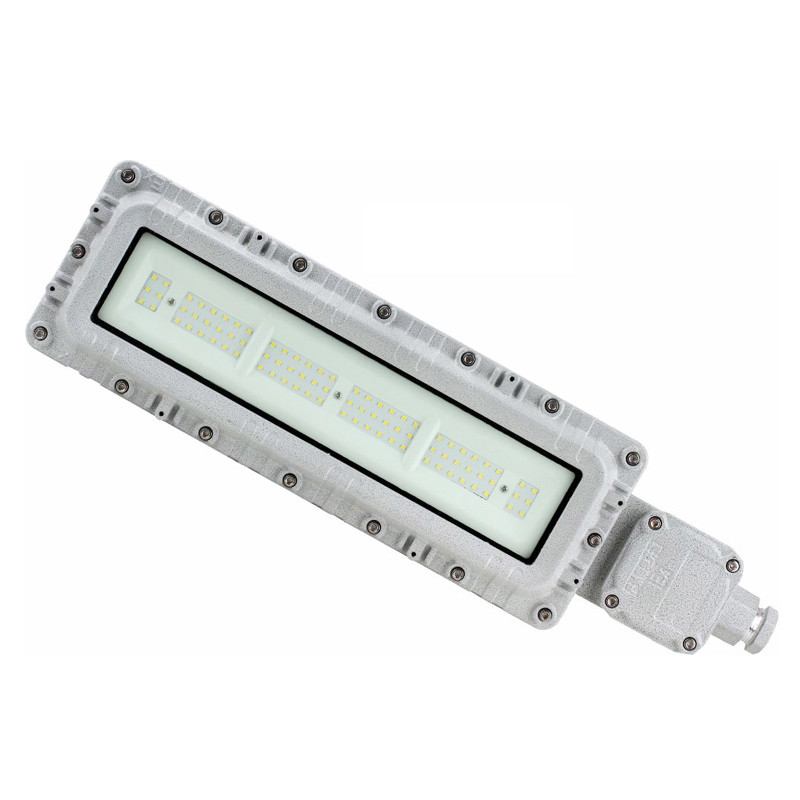

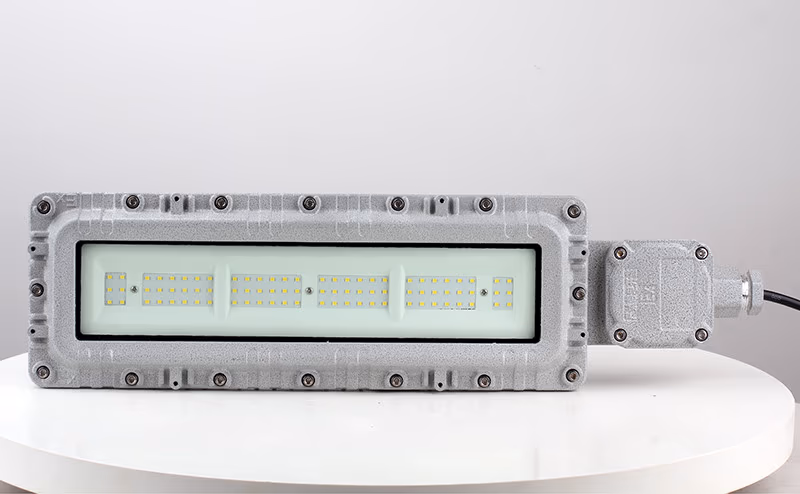

Explosionsskyddad linjär belysning BPY96-I

『Klicka här för att ladda ner produkt-PDF:en: Explosionsskyddad linjär belysning BPY96』

Modellens betydelse

Implementeringsstandard

GB/T3836.1、GB/T3836.2、GB/T3836.31、IEC60079-0、IEC60079-1、IEC60079-31

Tekniska parametrar

Modell och specifikationer	Explosionssäker märkning	Ljuskälla	Armaturtyp	Effekt (W)	Ljusflöde (lm)	Färgtemperatur (K)	Vikt (kg)
BPY96	Ex db eb IIC T6 Gb, Ex tb IIIC T80°C Db	LED	I	20~30	2400~3600	3000~5700	4.66
			II	40~60	4800~7200		6.54

Märkspänning/Frekvens	Gänga för inlopp	Kabelns ytterdiameter	Skyddsklassning	Klassificering av korrosionsbeständighet
220V/50Hz	G3/4"	Φ10~Φ14mm	IP66	WF1, WF2*

Ljusfördelningskurva

Produktfunktioner

1. Produkthöljet är gjutet i en aluminiumlegering och ytbehandlat med blästring följt av elektrostatisk pulverlackering under högt tryck för korrosionsbeständighet och åldringsbeständighet. De transparenta komponenterna är tillverkade av fysiskt härdat glas som ger hög ljusgenomsläpplighet och UV-beständighet. Exponerade fästelement är av rostfritt stål för överlägsen korrosionsbeständighet. Högtemperaturtätningar av silikongummi används vid skarvar, vilket ger IP66-skydd för inomhus- och utomhusbruk. Interna dedikerade kopplingsplintar säkerställer tillförlitliga kabelanslutningar och underlättar underhåll.

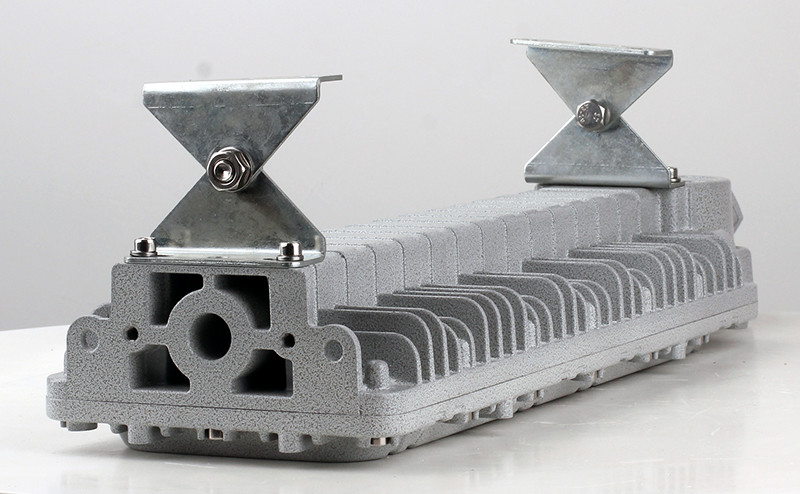

2. Utnyttjar kylteknik med naturlig konvektion och luftflöde genom särskilda värmeavledningskanaler för att effektivt leda bort värme från armaturen, vilket säkerställer långsiktig driftsäkerhet.

3. Oberoende överspänningsskydd i kraftmodulen filtrerar effektivt spänningsfluktuationer som orsakas av stor utrustning, vilket förhindrar skador på armaturen. Anpassad vattentät strömförsörjning med konstant ström med bred spänningsingång och konstant uteffekt, med kortslutnings- och högtemperaturskydd; effektfaktor cosΦ=0,95;

4. Ljuskällmodulerna använder internationellt kända chip med optimerad layout för enkelriktad ljusemission, vilket ger en jämn, mjuk belysning med en ljuseffektivitet på ≥120 lm/W och ett högt färgåtergivningsindex Ra>70.

5. Denna serie kan utrustas med en kombinerad nödbelysningsenhet som automatiskt växlar till nödbelysningsläge vid strömavbrott. Parametrar för nödsituationer:
a) Starttid för nödläge (s): ≤0,3 s;
b) Laddningstid (h): 24;
c) Nödkraft (W): ≤50;
d) Nödbelysningens varaktighet (min): ≥60, ≥90.

Mått för installation

Modell	Kraft	A(mm)	B(mm)	C(mm)	D(mm)
I	20–30 W	516	140.5	133	380
II	40–60 W	716			579

Tillämplig omfattning

1. Lämplig för placering i zon 1 och zon 2 i miljöer med explosiv gas;

2. Lämplig för explosiva gasmiljöer av klass IIA, IIB och IIC;

3. Lämplig för placering i Zone 21 och Zone 22 i explosiva dammiljöer;

4. Lämplig för explosiva dammiljöer av klass IIIA, IIIB och IIC;

5. Lämplig för temperaturklasserna T1 till T6;

6. Lämplig för arbets- och scenbelysning i farliga miljöer som t.ex. oljeutvinning, raffinering, kemisk bearbetning och militära tillämpningar.
