『Klicka här för att ladda ner produkt-PDF:en: Explosionsskyddad driftkolonn LCZ8030』

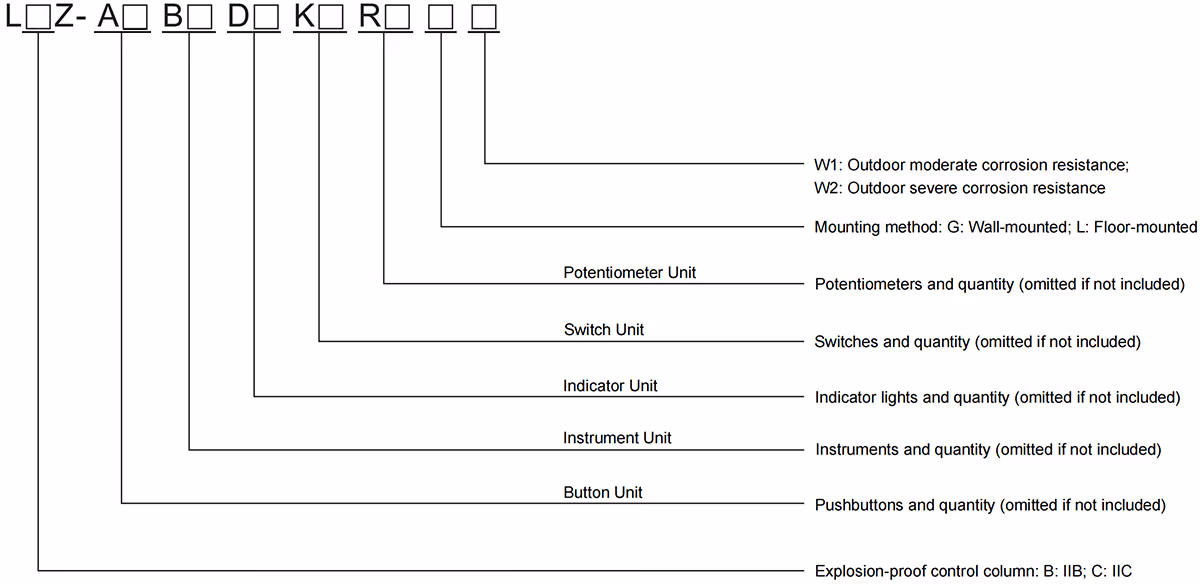

Modellens betydelse
Implementeringsstandard
GB/T3836.1、GB/T3836.2、GB/T3836.3、GB/T3836.31、IEC60079-0、IEC 60079-1、IEC 60079-7、IEC 60079-31
Tekniska parametrar
| Nominell spänning | Nominell ström | Explosionssäker märkning | Skyddsklassning | Klassificering av korrosionsbeständighet | Kabelns ytterdiameter | Monteringsmetod | Gänga för inlopp |
|---|---|---|---|---|---|---|---|
| AC 690V, 400V, 380V, 230V, 220V, 110V, 48V, 36V, 24V, 12V DC 220V, 110V, 48V, 36V, 24V, 12V | 6A 10A 16A | Ex db IIB T6 GB, Ex tb IIIC T80℃ Db Ex db eb IIB T6 Gb, Ex tb IIIC T80℃ Db Ex db eb IIC T6 Gb, Ex tb IIIC T80℃ Db | IP66 | WF1 WF2* | G1/2"~ G1 1/2" | Väggmonterad | Φ7~Φ43mm |
| G1"~ G1 1/2" | Vertikal | Φ12~Φ17mm |
Produktfunktioner
1. Gjutet hölje i aluminiumlegering genomgår höghastighetsblästring följt av elektrostatisk pulverlackering under högt tryck för korrosionsbeständighet och åldringsbeständighet.
2. Exponerade fästelement i rostfritt stål ger överlägsen korrosionsbeständighet.
3. LBZ-serien har två höljesstrukturer: helt flamsäkert och komposit. Invändigt rymmer den explosionssäkra kammaren specifika indikatorlampor, tryckknappar, universella omkopplare, instrument (andra instrument kan installeras enligt användarens krav), potentiometrar etc. LCZ-serien har en kapslingsstruktur med ökad säkerhet, som inrymmer explosionssäkra komponenter som indikatorlampor, tryckknappar, omkopplare, instrument och potentiometrar.
4. Ökad säkerhet Plintar från inhemska eller internationellt kända varumärken används, vilket förbättrar produktsäkerheten.
5. Explosionsskyddade komponenter har modulär design för hög utbytbarhet.
6. Olika brytarfunktioner kan anpassas efter användarens behov; brytarhandtag kan förses med hänglås för att förhindra oavsiktlig användning.
7. Gångjärn kan monteras på kapslingen och locket efter behov, vilket ger ett estetiskt tilltalande utseende och bekväm åtkomst för underhåll.
8. Kabeldragning (ange vid behov dragning av stålrör).

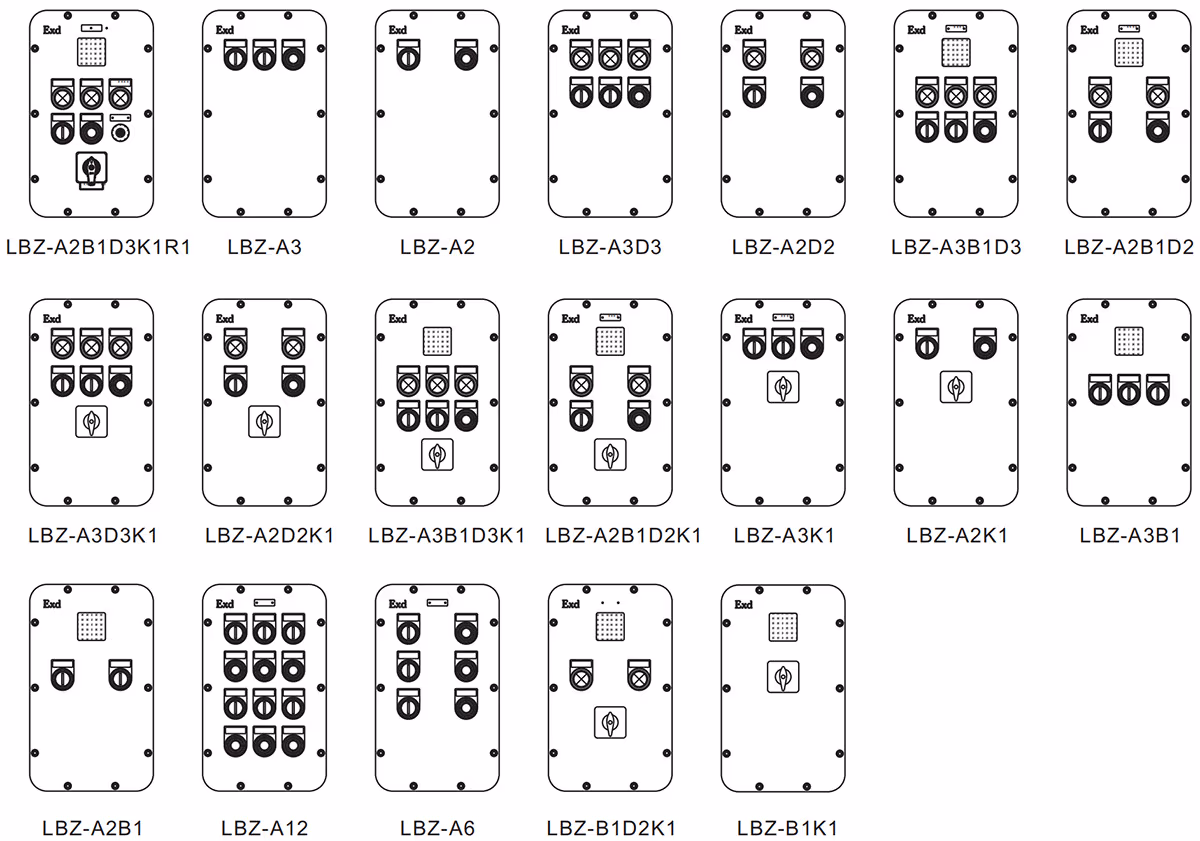

LBZ (flamskyddad) Lösningsexempel

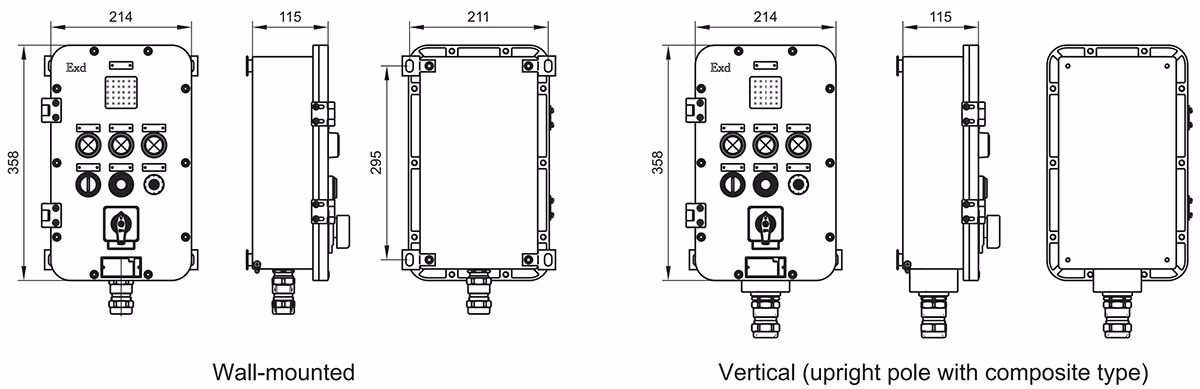

LBZ (flamsäkert) Installationsmått

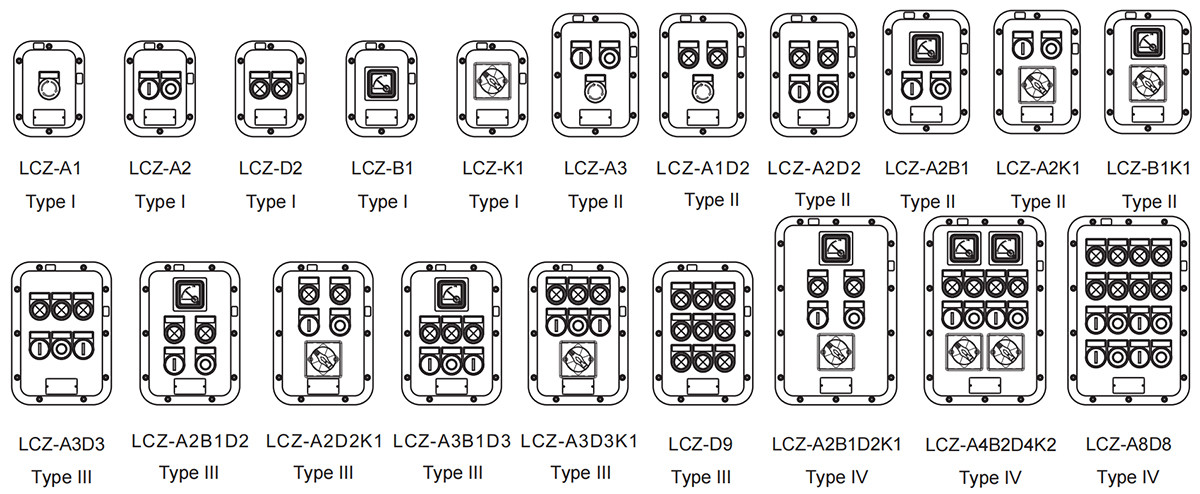

LCZ (ökad säkerhet) Lösningsexempel

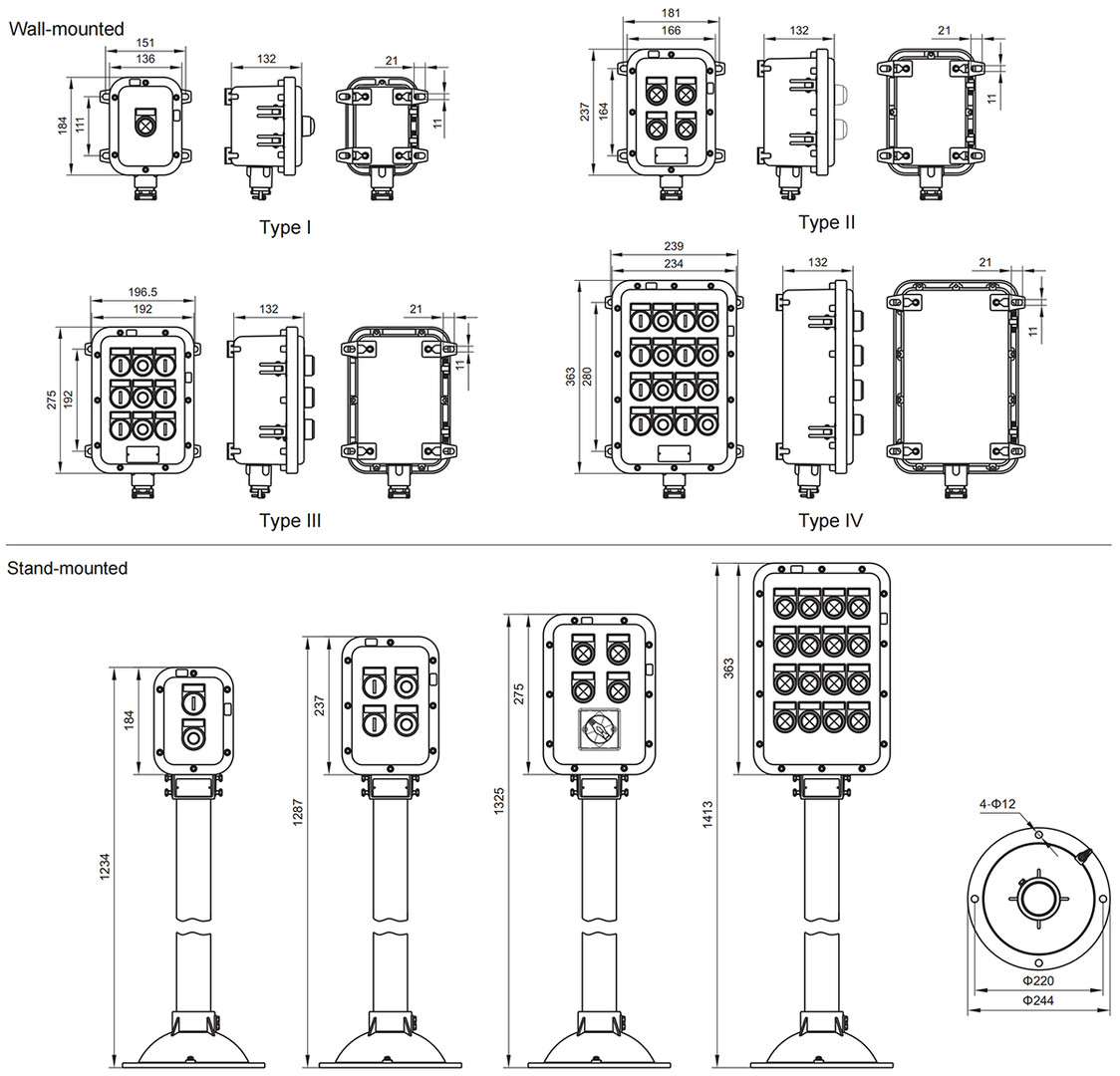

LCZ (ökad säkerhet) installationsmått
Tillämplig omfattning
1. Lämplig för placering i zon 1 och zon 2 i miljöer med explosiv gas;
2. Lämplig för explosiva gasmiljöer av klass IIA, IIB och IIC;
3. Lämplig för placering i Zone 21 och Zone 22 i explosiva dammiljöer;
4. Lämplig för explosiva dammiljöer av klass IIIA, IIIB och IIC;
5. Lämplig för temperaturklasserna T1 till T6;
6. Lämplig för farliga miljöer inom oljeutvinning, raffinering, kemisk bearbetning, kraftgenerering, oljeplattformar till havs, oljetankers, målning, metallbearbetning och liknande tillämpningar.
