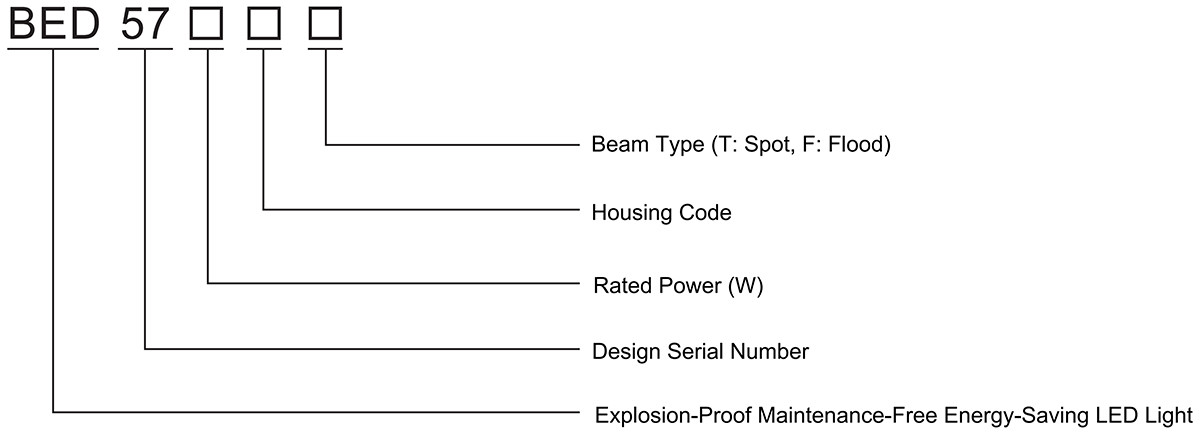

Значення моделі
Стандарт впровадження
GB/T3836.1、GB/T3836.2、GB/T3836.3、GB/T3836.9、GB/T3836.31、IEC60079-0、IEC60079-1、IEC60079-7、IEC 60079-18、IEC 60079-31
Демонстрація функцій

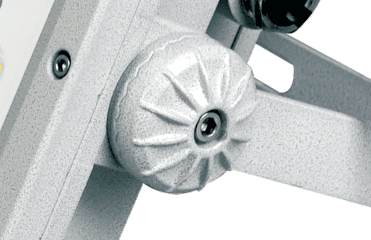

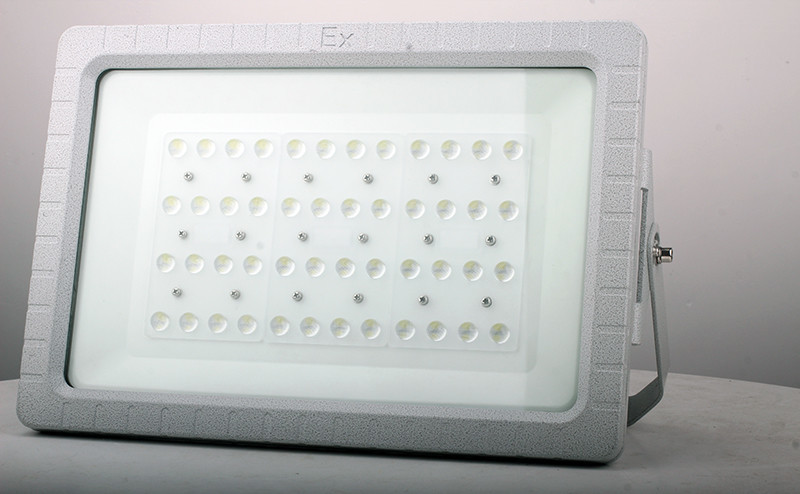

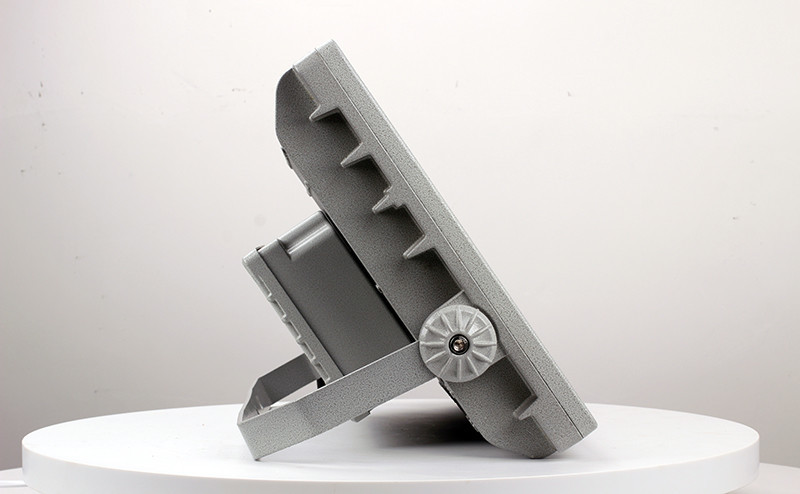

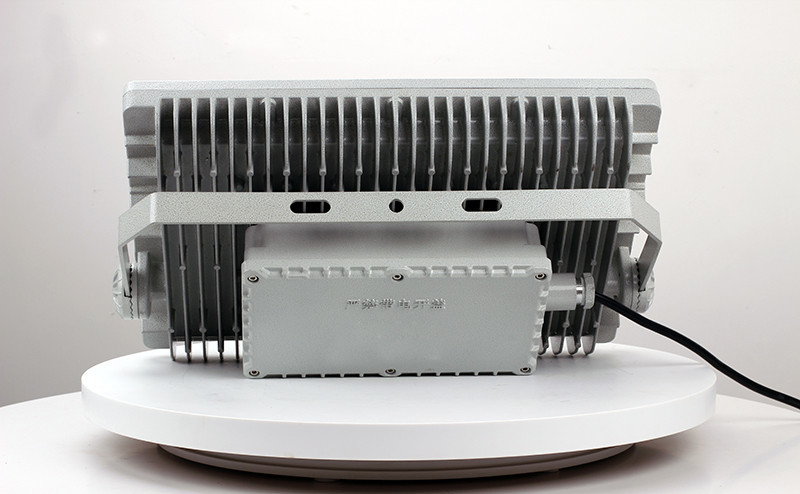

 | Чіпи преміум-класу, раціонально розташовані, односпрямоване випромінювання світла, рівномірне і м'яке освітлення, світлова віддача ≥120лм/Вт, високий індекс кольоропередачі Ra＞70, подовжений термін служби, екологічність, колірна температура 3000К~5700К. |  | Механізм регулювання, що дозволяє регулювати кут опромінення від 0 до 270 градусів. |
 | Конструкція для відведення тепла має ребристу форму, що збільшує площу поверхні відведення тепла. Вбудовані канали конвекції повітря використовують повітряний потік, ефективно відводячи тепло з порожнини джерела світла та забезпечуючи довготривалу надійну роботу світильника. |  | Інноваційний інтегрований дизайн, що поєднує оптичні компоненти та антиблікові елементи, з багатоточковим розподілом світла для рівномірного освітлення без відблисків; доступні кілька регульованих кутів, що підходять для установки на різній висоті. |
Технічний параметр
| Модель та технічні характеристики | Вибухозахищене маркування | Джерело світла | Тип світильника | Потужність (W) | Світловий потік (лм) | Колірна температура (K) |
| BED57 | Ex db eb mb IIC T6 Gb,
Ex tb IIIC T80°C Db | LED | I | 30, 40, 50, 60 | 3600~7200 | 3000~5700 |
| II | 80, 100, 120 | 8400~14400 |
| III | 120, 150, 160, 180 | 14400~19200 |
| IV | 200, 240, 300 | 21600~28800 |
| V | 400, 480, 600 | 48000~72000 |
| VI | 600, 800 | 72000~96000 |
| Номінальна напруга/частота | Вхідна різьба | Зовнішній діаметр кабелю | Ступінь захисту | Показник корозійної стійкості |
| AC 220V/50Hz | G3/4" | Φ10~Φ14mm | IP66 | WF1, WF2* |
| Час реагування на надзвичайні ситуації (с) | Час заряджання (год) | Аварійне живлення (в межах 100 Вт) | Аварійне живлення (в межах 200 Вт) | Тривалість аварійного освітлення (хв) |
| ≤0.3 | 24 | ≤20W | 20 Вт ~ 50 Вт Додатково | ≥60хв、≥90хв Необов'язково |

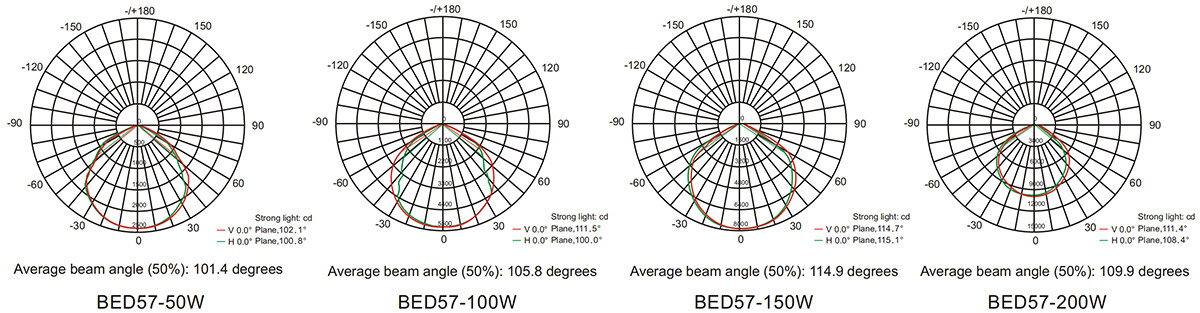

Крива розподілу світла
Особливості продукту
1. Радіатор виготовлений зі спеціального литого під тиском алюмінієвого сплаву, на який нанесено електростатичне порошкове покриття під високим тиском;
2. Відкриті кріплення з нержавіючої сталі з високою корозійною стійкістю;
3. Окремі конструкції для відсіків джерела світла та блоку живлення;
4. Професійно розроблена оптична система з високим коефіцієнтом використання світла, оптимізованим розподілом, рівномірним освітленням і відсутністю відблисків;
5. Розподільна коробка лабіринтового типу з силіконовою гумовою прокладкою для надійного з'єднання та високого рівня захисту;
6. Високоміцне загартоване скло з чудовою ударостійкістю, стійкістю до термічних ударів і високим коефіцієнтом пропускання світла;
7. Джерело живлення постійного струму з широким діапазоном вхідної напруги та постійним струмом на виході, із захистом від шунтуючого струму, перенапруги, перевантаження по струму, обриву, короткого замикання, високої температури та електромагнітних перешкод;
8. Коефіцієнт потужності cosφ ≥ 0,95;
9. Може бути оснащений модульним аварійним пристроєм, який автоматично перемикається в режим аварійного освітлення при відключенні електроживлення в залежності від потреб використання;
10. Кабельна проводка.

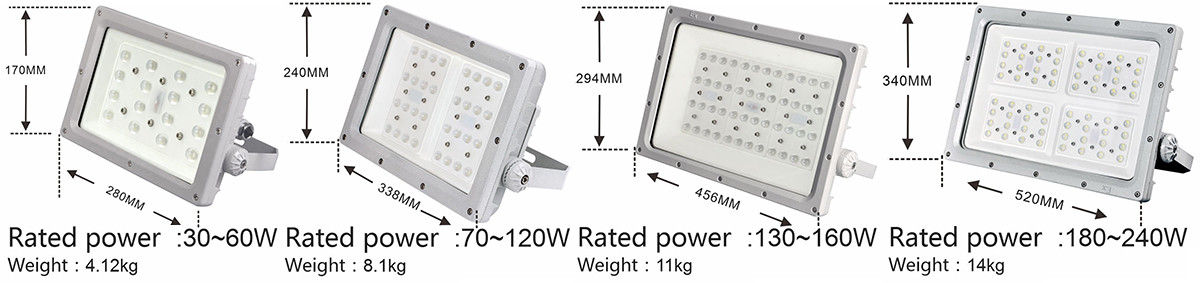

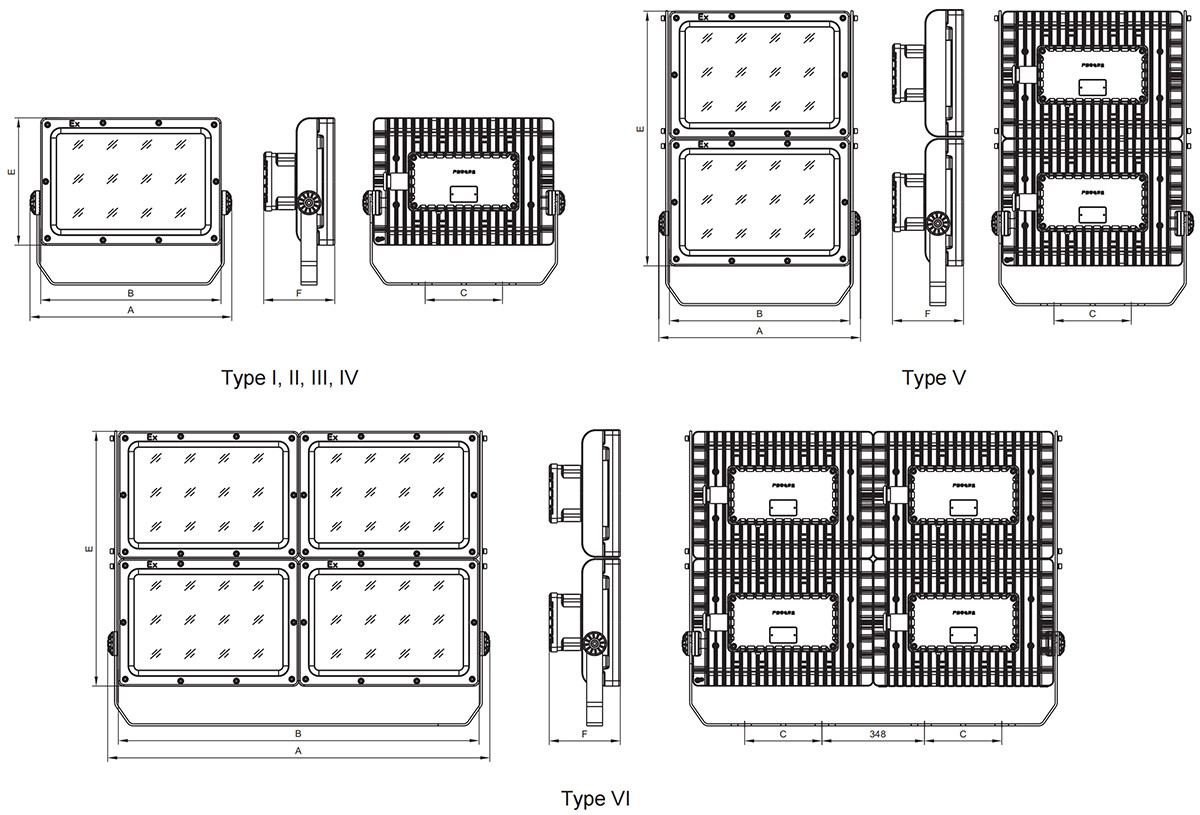

Монтажні розміри
| Діапазон потужності (Вт) | A (mm) | B (mm) | C (mm) | E (мм) | F (мм) |
| 30~60 | 280 | 240 | 105±8 | 170 | 123.5 |
| 80~120 | 380 | 340 | 115±8 | 240 | 134 |
| 120~180 | 457 | 416 | 150±8 | 294 | 152 |
| 200~240 | 522 | 480 | 200±8 | 340 | 153 |
| 300 | 210 |
| 400 | 680 | 153 |
| 480 |
| 600 | 210 |
| 600 | 1002 | 961 | 680 |
| 800 |
Сфера застосування
1. Підходить для зон 1 і 2 у вибухонебезпечному газовому середовищі;
2. Підходить для вибухонебезпечних газових середовищ класів IIA, IIB та IIC;
3. Підходить для зон 21 і 22 у вибухонебезпечному пиловому середовищі;
4. Підходить для вибухонебезпечних пилових середовищ класів IIIA, IIIB та IIC;
5. Підходить для температурних класів від T1 до T6;
6. Підходить для енергозберігаючих проектів модернізації та місць, де обслуговування або заміна ускладнені;
7. Широко використовується для освітлення у видобутку нафти, нафтопереробці, хімічній промисловості, військовому виробництві, текстильному виробництві, харчовій промисловості, на морських нафтових платформах, танкерах та інших подібних об'єктах.

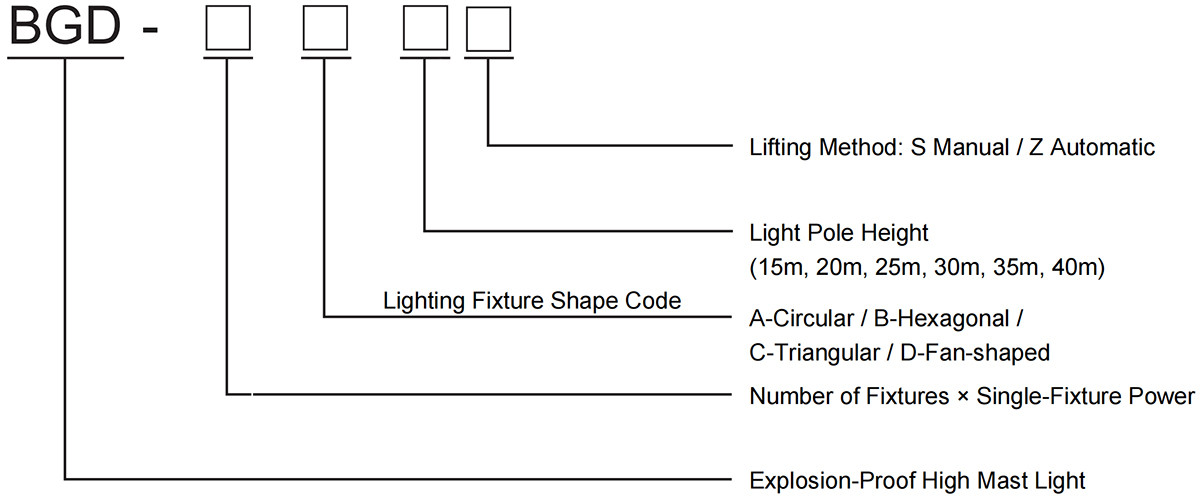

Значення моделі
Стандарт впровадження
| Стандарти проектування висотних споруд | Кодекс проектування систем блискавкозахисту будівель | Виробничі стандарти для підйомних висотних освітлювальних приладів
Технічні характеристики тощо. | Національні стандарти вибухозахисту |
GB50205-2020
GB50135-2019 | GB50057-2020 | JT/T312-1996 | GB/T3836 |
| Номінальна потужність вибухозахищеного двигуна | Підйомний механізм | Швидкість підйому двигуна | Вхідне джерело живлення |
| 0,9~1,4 кВт | Ручний/Автоматичний | 1~6 м/хв | 3P+N+PE |
Потужність освітлювального приладу
| Технічні характеристики моделі | Вибухозахищене маркування | Джерело світла | Тип лампи | Потужність (W) | Світловий потік (лм) | Колірна температура (K) |
| BED57 | Ex db eb mb IIC T6 Gb,
Ex tb IIIC T80°C Db | LED | II | 80~120 | 8400-12000 | 3000~5700 |
| III | 120~180 | 14400-19200 |
| IV | 200~300 | 21600-28800 |
| V | 400~600 | 48000~72000 |
| VI | 600~800 | 72000~96000 |
| BED51 | I | 100~180 | 12000~21600 |
| II | 100~200 | 24000~30000 |
| III | 180~320 | 31200~42000 |
Особливості продукту
1. Вибухозахищений високий мачтовий світильник має раціональну конструкцію і високу міцність, що полегшує монтаж, технічне обслуговування та заміну джерела світла. Його підйомна система та електричні компоненти використовують передові технології з надійною роботою.
2. Світловий стовп: Виготовлений з високоякісної вуглецевої сталі шляхом прецизійного згинання та автоматичного зварювання. Всі металеві компоненти проходять гаряче цинкування для захисту від корозії, а потім пасиваційну обробку. Це забезпечує захисне покриття на всіх внутрішніх і зовнішніх поверхнях, продовжуючи термін служби та зменшуючи витрати на технічне обслуговування.
3. Вибухозахищена система розподілу електроенергії: Вибухозахищений розподільний короб закріплений біля основи стовпа, в ньому розміщені інтегровані системи освітлення та управління двигуном. Він оснащений двоконтурним джерелом живлення, що підтримує режими повного та часткового освітлення, з декількома варіантами управління, включаючи ручне, світлочутливе та часове, щоб задовольнити різноманітні потреби користувачів. Електроживлення забезпечується за допомогою системи тягових кабелів, при цьому вибухозахищений блок управління та кабелі освітлення підключаються за допомогою спеціальних штекерних роз'ємів, оснащених блокувальними пристроями.
4. Вибухозахищена автоматична система підйомної передачі: ця система складається з вибухозахищеного двигуна, черв'ячного редуктора та барабанного вузла. Вона дозволяє світловій голівці зупинятися в будь-якому положенні. Оснащена захистом від перевищення крутного моменту та подвійним режимом автоматичного/ручного керування.
5. Система кріплення: Ця система включає в себе автоматичний пристрій для кріплення/відкріплення (з кінцевими вимикачами), що запобігає скручуванню легкої платформи під дією вітру. Основний сталевий трос залишається в ненавантаженому стані, забезпечуючи стабільність платформи в умовах несприятливої погоди.
6. Система направляючих шківів кабелю: Ця конструкція складається з трьох шківів, розташованих з інтервалом 120° і закріплених на верхній опорі світлового стовпа. Кожен шків оснащений:
а. Спеціальні підшипники з герметичним мастилом, розрахованим на весь термін експлуатації;
б. Спеціальний пристрій автоматичного блокування та розблокування для вивантаження світлової панелі;
c. Шківні колеса, виготовлені з високомолекулярного неметалевого ізоляційного матеріалу, що не пошкоджує поверхню кабелю;
d. Обмежувальний пристрій, що запобігає вислизанню сталевого троса з направляючого ролика.
7. Система наведення та гальмування: Ця система направляє світлову установку під час нормального підйому та спуску. У разі обриву троса вона активується як гальмівний механізм, щоб запобігти падінню світлової установки. Система наведення використовує пружинні нейлонові колеса для підтримки центрального положення світлової установки під час руху, запобігаючи перекосу, який може спричинити зіткнення зі стовпом або пошкодження антикорозійної поверхні стовпа або світлової установки. Гальмівна система складається з трьох комплектів пристроїв, розташованих з інтервалом 120°. Всі три гальмівні колодки одночасно вклинюються в стовп для зачеплення. Після натягування підвісного троса гальма відпускають стовп, дозволяючи світловому блоку відновити рух. Коли трос розвантажений, гальма залишаються заблокованими в захисному стані. Сучасна гідравлічна гальмівна технологія запобігає жорсткому удару, забезпечує більшу гальмівну силу та гарантує плавну роботу без шуму.
8. Система заземлення для захисту від блискавки: вибухозахищений високий мачтовий світильник оснащений спеціальним заземлювальним пристроєм з опором заземлення, що не перевищує 10 Ом, що відповідає вимогам електричної вибухозахищеності.
9. Всі механічні компоненти трансмісії проходять неелектричну вибухозахисну обробку.
Технічний параметр
| Висота світлового стовпа | 15 | 20 | 25 | 30 | 35 | 40 |
| Кількість секцій у світловому стовпі | 2 | 3 | 3 | 3 | 4 | 4 |
| Товщина стінки (мм) | 6/8 | 6/8/10 | 6/8/10 | 6/8/10 | 6/8/10/12 | 6/8/10/12 |
| X-φA | 12-Φ40 | 12-ф 40 | 12-ф 50 | 12-ф 50 | 16-Φ 45 | 16-ф45 |
| φB | 800 | 800 | 1000 | 1000 | 1100 | 1100 |
| φC | 650 | 650 | 800 | 800 | 1000 | 1100 |
| t | 20 | 20 | 25 | 25 | 30 | 35 |
| Відповідні болти | 12-M27 | 12-M30 | 12-M30 | 12-M30 | 16-M36 | 16-M36 |

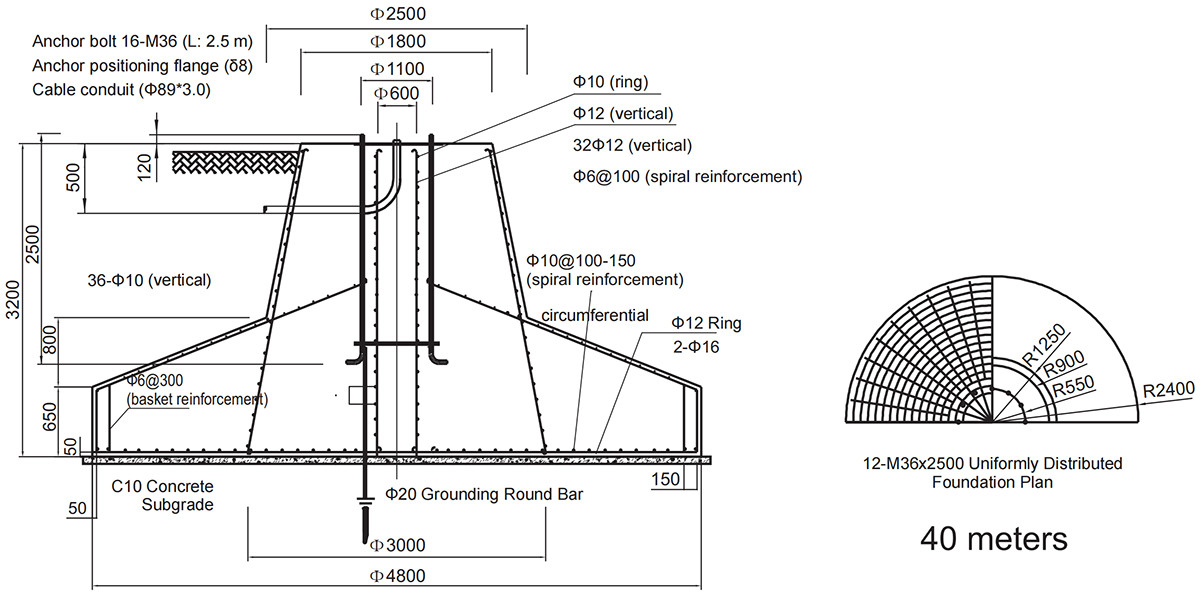

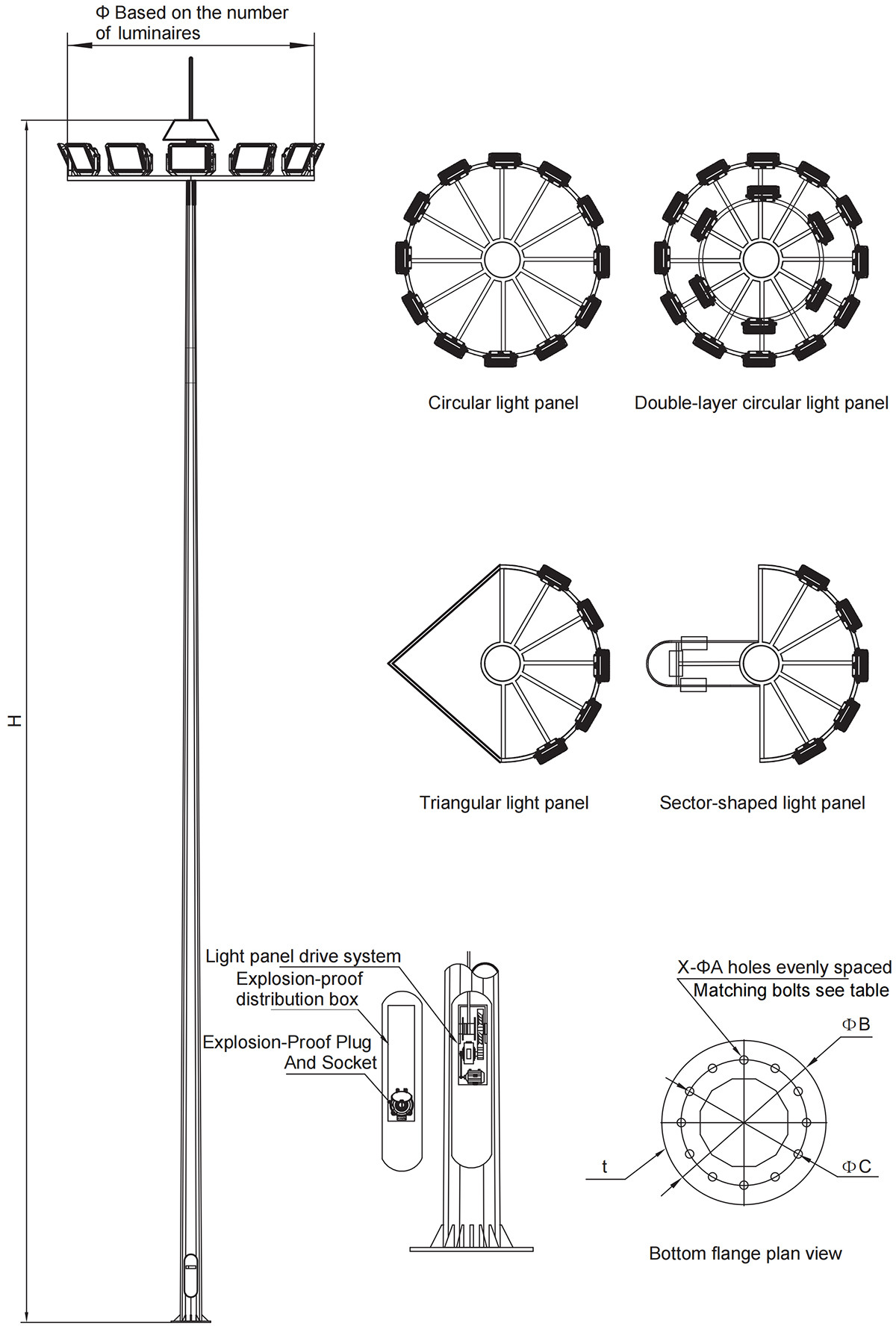

Контурний малюнок

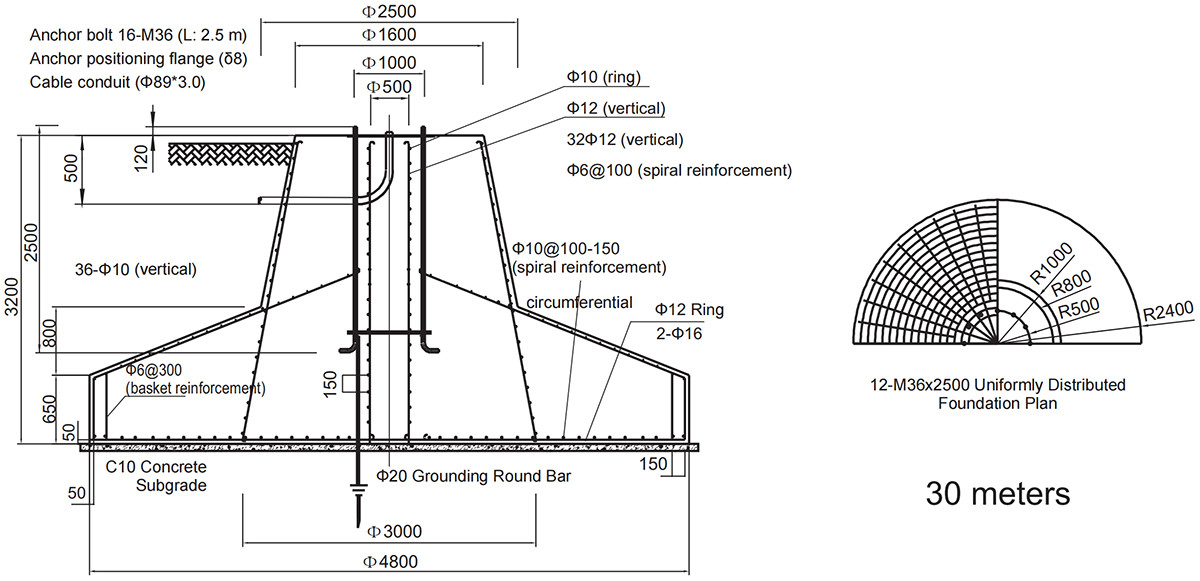

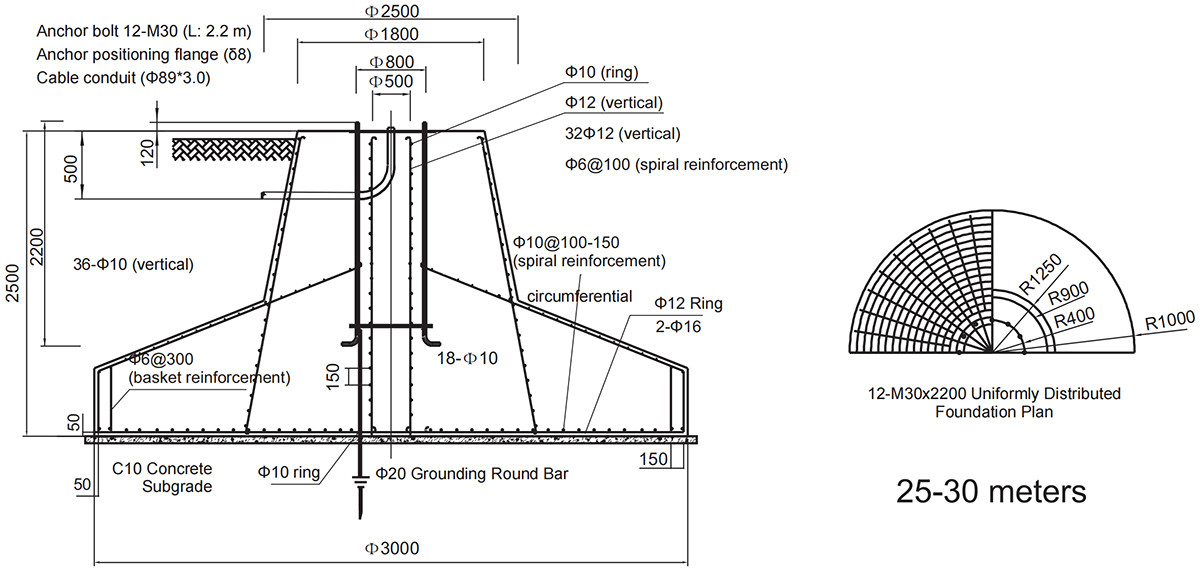

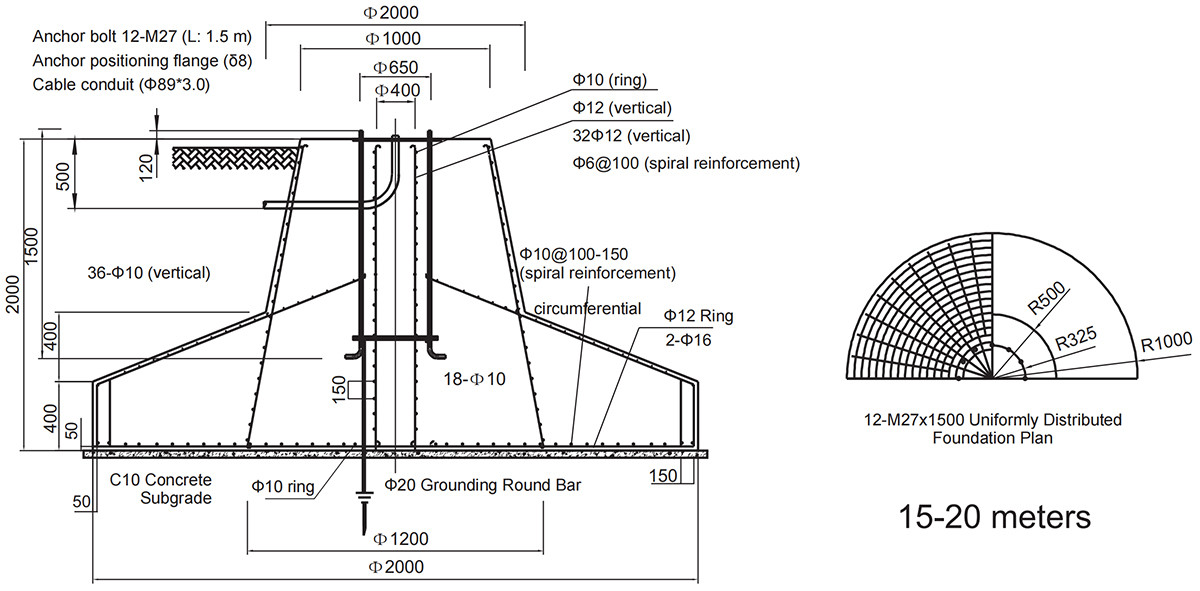

Основний план поверху
З: Ви фабрика чи торгова компанія?
A: Ми є заводом і надаємо послуги OEM. Наша основна продукція - вибухозахищені світильники, вибухозахищені розподільні коробки, вибухозахищені кабельні вводи, вибухозахищені вентилятори, вибухозахищені з'єднувальні коробки та антикорозійні, пило- та водонепроникні світильники.
З: Які сертифікати ви маєте?
A: Ми пройшли сертифікацію ATEX, IECEx і маємо багато національних патентів.
З: Де використовується ваша продукція?
A: Вони широко використовуються в нафтохімічній, аерокосмічній, вугільній електроенергетиці, залізниці, металургії, суднобудуванні, медицині, морській, виноробній, пожежній, комунальній та інших галузях промисловості.
З: Чи можу я отримати зразок замовлення?
A: Так, ми вітаємо замовлення зразків для тестування та перевірки якості. Змішані зразки є прийнятними.
З: Чи можете ви приймати індивідуальні замовлення?
A: Так. Будь ласка, повідомте нас і підтвердіть дизайн спочатку на основі нашого зразка.
