防爆电缆接头 BDM-IV

『点击此处下载产品 PDF： 防爆电缆接头 BDM』

型号含义

执行标准

GB/T3836.1、GB/T3836.2、GB/T3836.3、GB/T3836.31、IEC60079-0、IEC60079-1、IEC60079-7、IEC60079-31

技术参数

BDM-IV 型规格和尺寸

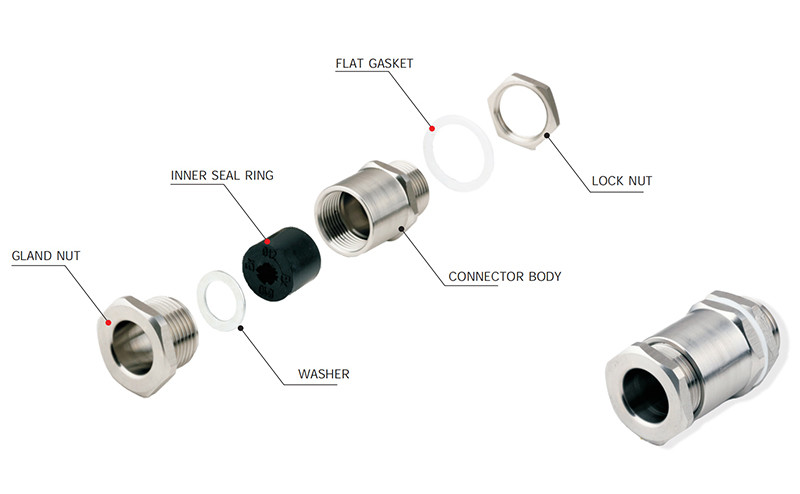

这种机械式电缆夹紧装置由优质碳钢、黄铜或不锈钢制成，具有坚固的防水性能，适用于非铠装电缆入口。

螺纹规格			适用电缆直径 密封范围 (Φ)	螺纹长度	总长度	对侧/最大外径 S (Φ)
英制	美制	公制
G1/2"	NPT1/2	M20x1.5	8~10	15	63	27/30
G3/4"	NPT3/4	M25x1.5	9~14	15	63	32/35
G1"	NPT1	M32x1.5	12~20	17	72	38/42
G1 1/4"	NPT1 1/4	M40x1.5	14~23	17	78	45/50
G1 1/2"	NPT1 1/2	M50x1.5	22~28	17	79	55/61
G2"	NPT2	M63x1.5	25~37	19	85	68/74
G2 1/2"	NPT2 1/2	M75x1.5	33~50	24	107	85/94
G3"	NPT3	M90x1.5	47~63	26	110	100/110
G4"	NPT4	M115x2	62~81	28	122	125/135

防爆标志	防护等级
Ex db IIC Gb, Ex eb IIC Gb, Ex ta IIIC Da	IP66

产品特点

1.采用优质碳钢制造；材料可根据客户要求定制为不锈钢或黄铜；

2.螺纹规格可根据客户要求专门制作或设计，两端螺纹尺寸不同。

适用范围

1.适用于爆炸性气体环境中的 1 区和 2 区场所；

2.适用于 IIA、IIB 和 IIC 级爆炸性气体环境；

3.适用于 21 区和 22 区爆炸性粉尘环境；

4.适用于 IIIA、IIIB 和 IIC 级爆炸性粉尘环境；

5.广泛用于石油开采、炼油、化学加工和军事应用等危险环境中的电缆夹紧和密封。
