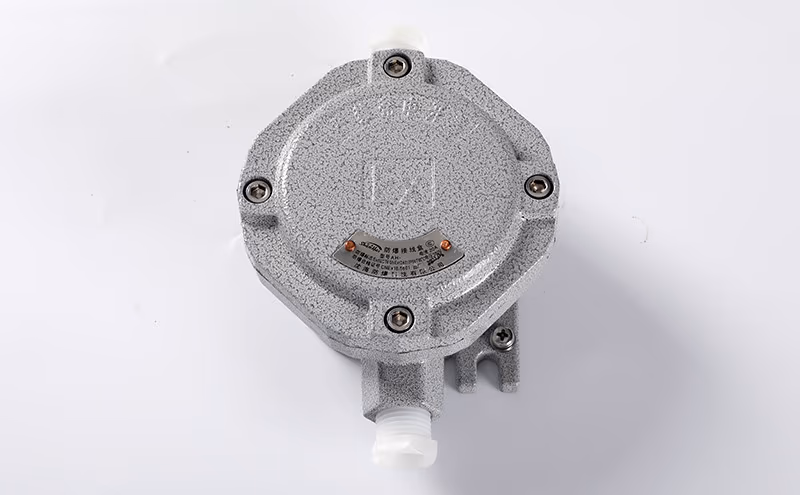

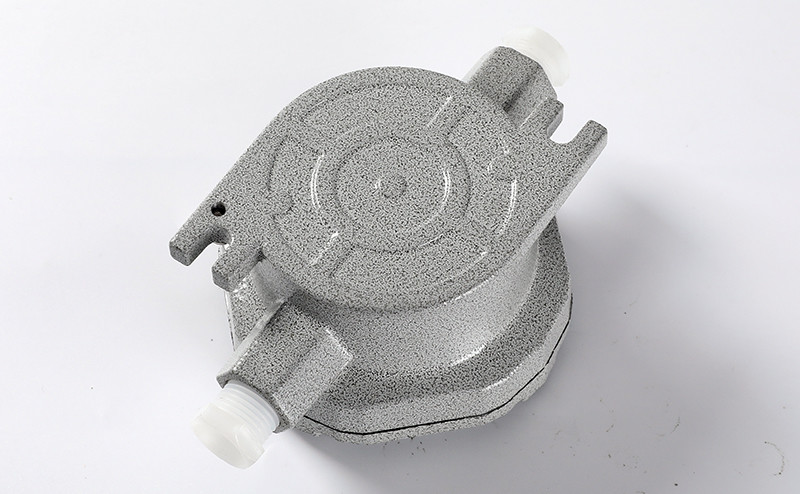

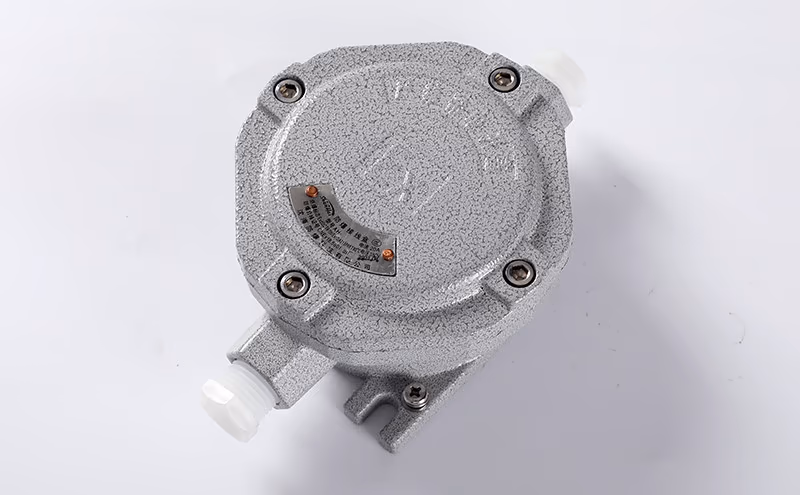

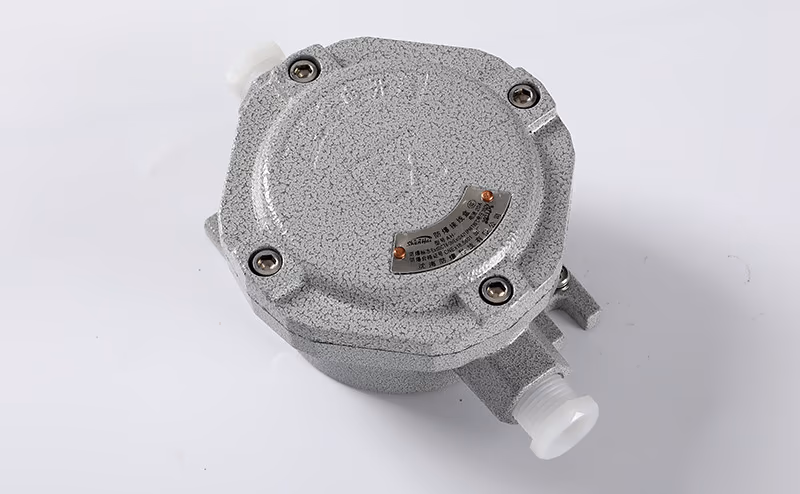

Sprogimui atspari jungiamoji dėžutė AH-II

『Paspauskite čia, jei norite atsisiųsti gaminio PDF failą: Sprogimui atspari jungiamoji dėžutė AH』

Modelio reikšmė

Įgyvendinimo standartas

GB/T3836.1、GB/T3836.2、GB/T3836.31、IEC60079-0、IEC60079-1、IEC60079-31

Techninis parametras

IIB

IIC-I

IIC-II

Produkto savybės

1. Aliuminio lydinio liejimo korpusas, greitaeigis šratavimas, po to - aukšto slėgio elektrostatinis miltelinis dažymas;

2. Nerūdijančiojo plieno tvirtinimo detalės, užtikrinančios didesnį atsparumą korozijai;

3. Kelios kabelių įvesties ir išvesties prievadų konfigūracijos ir specifikacijos;

4. Įėjimo ir išėjimo angoms galima naudoti pasirinktinius sriegius, įskaitant metrinius sriegius, NPT sriegius ir kt;

5. Suderinamas tiek su plieniniais kanalais, tiek su kabeliniais laidais.

Įrengimo matmenys

IIB

Sprogimui atsparus ženklinimas	Apsaugos įvertinimas	Siūlų specifikacija	Kabelio specifikacija	A	B	C	D
Ex db IIB Gb, Ex tb IIIC T80°C Db	IP66	G1/2"	Φ7 mm–Φ10 mm	165	95	62	/
		G3/4"	Φ9 mm–Φ14 mm	165	95	62	105
		G1"	Φ12 mm–Φ18 mm	175	110	67	110
		G1 1/4"	Φ15 mm–Φ28 mm	198	110	85	/
		G1 1/2"	Φ18 mm–Φ30 mm	198	110	85	/

IIC-I

IIC-II

Sprogimui atsparus ženklinimas	Apsaugos įvertinimas	Siūlų specifikacija	Kabelio specifikacija	A	B	C	D
Ex db IIC Gb, Ex tb IIIC T80°C Db	IP66	G1/2"	Φ7 mm–Φ10 mm	170	105	82	/
		G3/4"	Φ9 mm–Φ14 mm	170	105	82	125
		G1"	Φ12 mm–Φ18 mm	185	105	82	/
		G1 1/4"	Φ15 mm–Φ25 mm	200	116	87	/
		G1 1/2"	Φ18 mm–Φ28 mm	215	116	87	/
		G2"	Φ25 mm–Φ38 mm	260	260	110	/

Lubų dėžutė

Taikoma taikymo sritis

1. Tinka naudoti 1 ir 2 zonų sprogiųjų dujų aplinkoje;

2. Tinka IIA, IIB ir IIC klasės sprogiųjų dujų aplinkai;

3. Tinka naudoti 21 ir 22 zonose, sprogių dulkių aplinkoje;

4. Tinka IIIA, IIIB ir IIC klasės sprogių dulkių aplinkai;

5. Tinka T1-T6 temperatūros klasėms;

6. Tinka naudoti kaip laidų ir kabelių jungtis pavojingoje aplinkoje, pavyzdžiui, naftos gavybos, naftos perdirbimo, cheminio perdirbimo, karinės gamybos, naftos platformų jūroje, naftos tanklaivių ir metalo gamybos srityse.
