"Shenhai" sprogimui atsparus
『Paspauskite čia, jei norite atsisiųsti gaminio PDF failą: Sprogimui atspari jungimo dėžutė JX』
Modelio reikšmė
Įgyvendinimo standartas
GB/T3836.1、GB/T3836.2、GB/T3836.3、GB/T3836.31、IEC60079-0、IEC60079-1、IEC60079-7、IEC60079-31
Techninis parametras
| Modelio specifikacijos | Vardinė įtampa (V) | Vardinė srovė (A) | Sprogimo apsauginis ženklinimas | Kabelio įvado sriegis | Kabelio išorinis skersmuo | Apsaugos įvertinimas | Atsparumo korozijai įvertinimas |
|---|---|---|---|---|---|---|---|
| BJX | AC 690V,660V,440V,400V,380V, 230V,220V,110V,48V,36V,24V,12V DC 220V,110V,48V,36V,24V,12V | In≤630 | Ex db IIB T6 Gb, Ex tb IIIC T80°C Db | G1/2"~G4" | Φ7~Φ80mm | IP66 | WF1 WF2* |
| CJX | In≤630 | Ex db IIC T6 Gb, Ex tb IIIC T80°C Db |
|||||
| EJX | In≤63 | Ex db IIB T6 Gb, Ex tb IIIC T80°C Db |
|||||
| 63＜In≤100 | Ex db IIB T5 Gb, Ex tb IIIC T95°C Db |
||||||
| 100＜In≤630 | Ex db IIB T4 Gb, Ex tb IIIC T130°C Db |
Produkto savybės
1. Korpusas pagamintas iš liejamo aliuminio lydinio arba suvirintos plieno plokštės (nerūdijančiojo plieno), greitai šratavimo būdu ir padengtas aukšto slėgio elektrostatine milteline danga, užtikrinančia atsparumą korozijai ir senėjimui;
2. Nerūdijančiojo plieno tvirtinimo detalės yra itin atsparios korozijai;
3. Galimos įvairios kabelių įvesties ir išvesties prievadų konfigūracijos ir specifikacijos;
4. Srieginės kabelių įvesties ir išvesties angos gali būti pagamintos pagal užsakymą, įskaitant metrinius sriegius, NPT sriegius ir kitas formas.
Atrankos lentelė BJX
| Korpuso specifikacijos | Terminalo specifikacijos Kiekis UK3N | Kabelio įvedimo kryptis | Maksimalus kabelių įėjimų/išėjimų skaičius | |||||||
|---|---|---|---|---|---|---|---|---|---|---|
| M20× 1.5 NPT1/2 | M25× 1.5 NPT3/4 | M30× 1.5 NPT1 | M40× 1.5 NPT1 1/4 | M50× 1.5 NPT1 1/2 | M63× 1.5 NPT2 | M75× 1.5 NPT2 1/2 | M90× 1.5 NPT3 |
|||
 | 12 | D/X | 3 | 3 | 2 | — | — | — | — | — |
| L/R | 2 | 2 | 2 | — | — | — | — | — | ||
 | 24 | D/X | 10 | 4 | 3 | 3 | 2 | — | — | — |
| L/R | 3 | 3 | 2 | 2 | 2 | — | — | — | ||
 | 40 | D/X | 10 | 6 | 5 | 4 | 3 | — | — | — |
| L/R | 5 | 3 | 2 | 2 | 2 | — | — | — | ||
 | 55 | D/X | 16 | 14 | 9 | 5 | 4 | 4 | 3 | — |
| L/R | 10 | 10 | 6 | 4 | 3 | 2 | 2 | — | ||
 | 110 | D/X | 16 | 14 | 9 | 5 | 4 | 4 | 3 | — |
| L/R | 16 | 14 | 9 | 5 | 4 | 4 | 3 | — | ||
 | 150 | D/X | 48 | 28 | 24 | 14 | 11 | 8 | 6 | 3 |
| L/R | 20 | 18 | 15 | 9 | 8 | 6 | 4 | 2 | ||

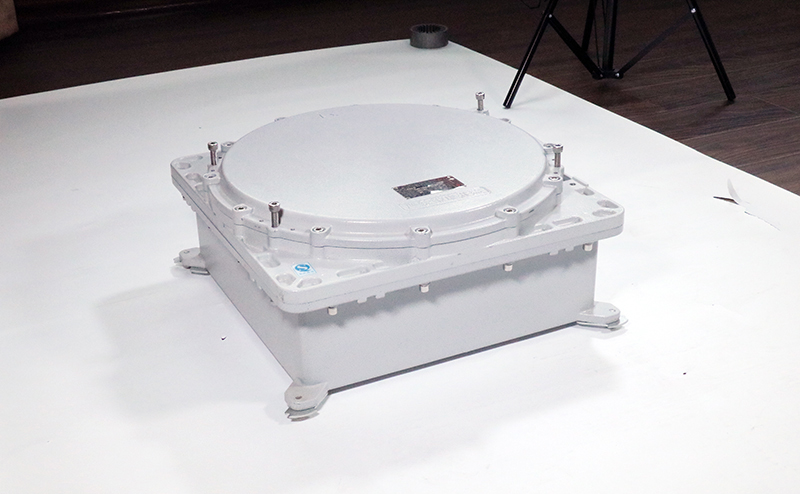

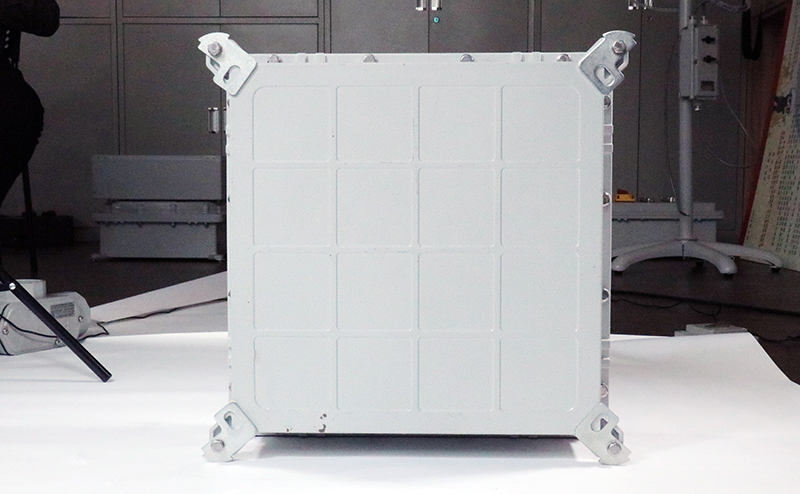

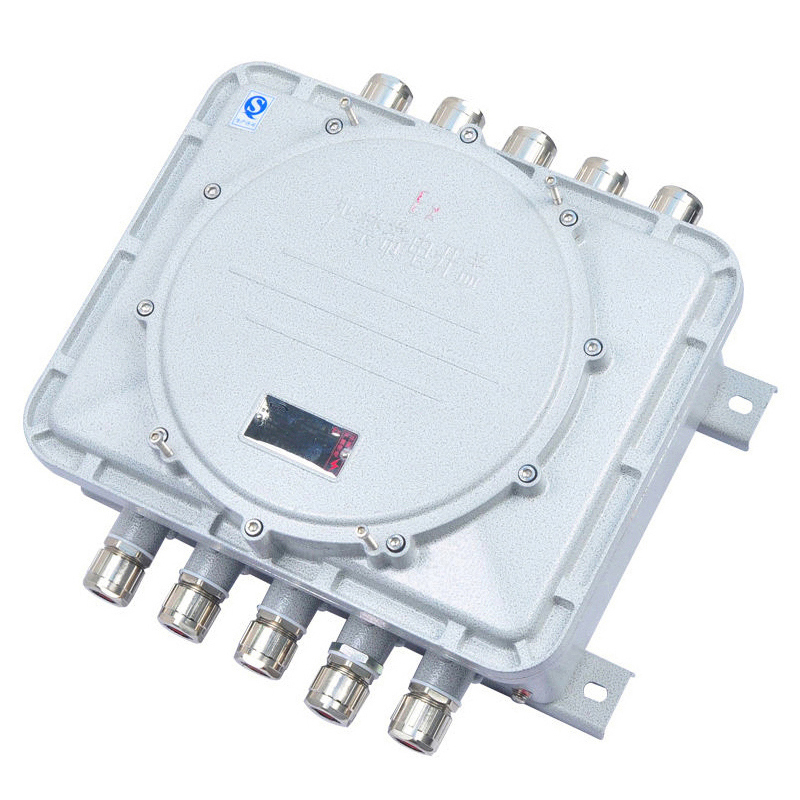

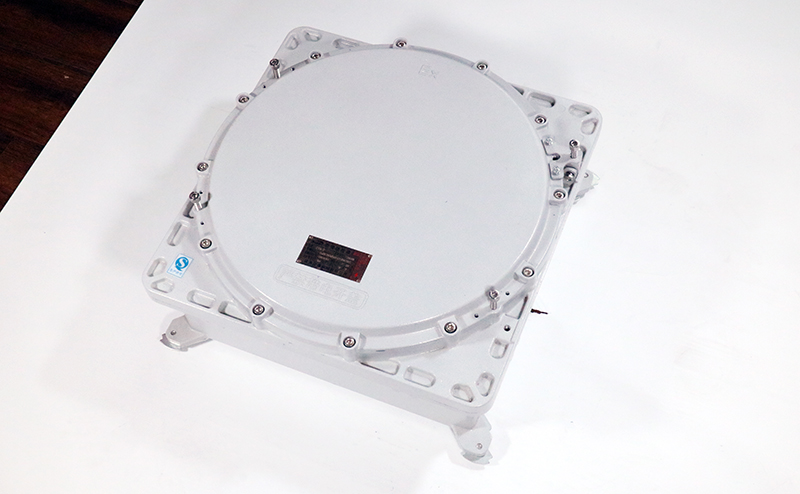

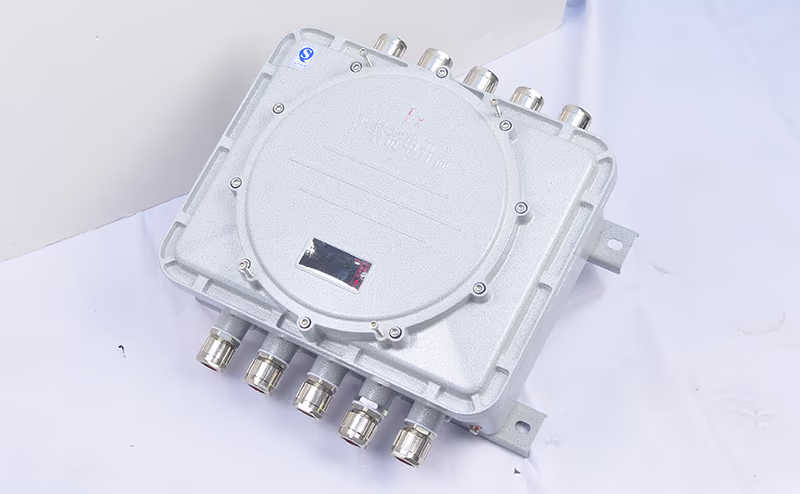

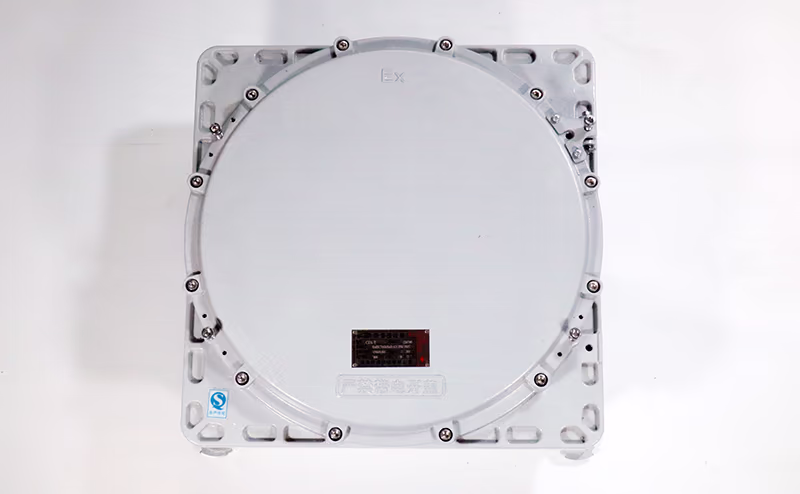

Atrankos lentelė CJX
| Korpuso specifikacijos | Terminalo specifikacijos Kiekis UK3N | Kabelio įvedimo kryptis | Maksimalus kabelių įėjimų/išėjimų skaičius | |||||||
|---|---|---|---|---|---|---|---|---|---|---|
| M20× 1.5 NPT1/2 | M25× 1.5 NPT3/4 | M30× 1.5 NPT1 | M40× 1.5 NPT1 1/4 | M50× 1.5 NPT1 1/2 | M63× 1.5 NPT2 | M75× 1.5 NPT2 1/2 | M90× 1.5 NPT3 |
|||
 | 24 | D/X | 9 | 8 | 5 | 3 | 3 | 2 | — | — |
| L/R | 9 | 8 | 5 | 3 | 3 | 2 | — | — | ||
 | 90 | D/X | 30 | 21 | 21 | 15 | 10 | 8 | 3 | 3 |
| L/R | 22 | 15 | 15 | 10 | 8 | 6 | 2 | 2 | ||
 | 140 | D/X | 65 | 48 | 44 | 4 | 3 | — | 10 | 4 |
| L/R | 45 | 32 | 28 | 18 | 15 | 8 | 6 | 3 | ||
Atrankos lentelė EJX
| Korpuso specifikacijos | Terminalo specifikacijos Kiekis UK3N | Kabelio įvedimo kryptis | Maksimalus kabelių įėjimų/išėjimų skaičius | |||||||
|---|---|---|---|---|---|---|---|---|---|---|
| M20× 1.5 NPT1/2 | M25× 1.5 NPT3/4 | M30× 1.5 NPT1 | M40× 1.5 NPT1 1/4 | M50× 1.5 NPT1 1/2 | M63× 1.5 NPT2 | M75× 1.5 NPT2 1/2 | M90× 1.5 NPT3 |
|||
 | 20 | D/X | 6 | 4 | 3 | 2 | 1 | — | — | — |
| L/R | 4 | 2 | 2 | 1 | 1 | — | — | — | ||
 | 21 | D/X | 6 | 4 | 3 | 2 | 2 | 1 | — | — |
| L/R | 6 | 4 | 3 | 2 | 2 | 1 | — | — | ||
 | 48 | D/X | 12 | 10 | 7 | 4 | 3 | 3 | 2 | 2 |
| L/R | 8 | 6 | 4 | 2 | 2 | 1 | 1 | 1 | ||
 | 96 | D/X | 12 | 10 | 7 | 4 | 3 | 3 | 2 | 2 |
| L/R | 12 | 10 | 7 | 4 | 3 | 3 | 2 | 2 | ||
 | 140 | D/X | 20 | 17 | 14 | 7 | 6 | 4 | 3 | 3 |
| L/R | 12 | 11 | 8 | 5 | 4 | 3 | 2 | 2 | ||
 | 180 | D/X | 44 | 35 | 24 | 17 | 12 | 9 | 7 | 3 |
| L/R | 36 | 27 | 21 | 12 | 10 | 8 | 5 | 3 | ||
Taikoma taikymo sritis
1. Tinka naudoti 1 ir 2 zonų sprogiųjų dujų aplinkoje;
2. Tinka IIA, IIB ir IIC klasės sprogiųjų dujų aplinkai;
3. Tinka naudoti 21 ir 22 zonose, sprogių dulkių aplinkoje;
4. Tinka IIIA, IIIB ir IIC klasės sprogių dulkių aplinkai;
5. Tinka T1-T6 temperatūros klasėms;
6. Tinka naudoti pavojingoje aplinkoje, pavyzdžiui, naftos gavybos, perdirbimo, cheminio perdirbimo, karinės paskirties objektuose, jūroje esančiose naftos platformose, naftos tanklaiviuose ir metalo gamyboje laidams ir kabeliams jungti.
