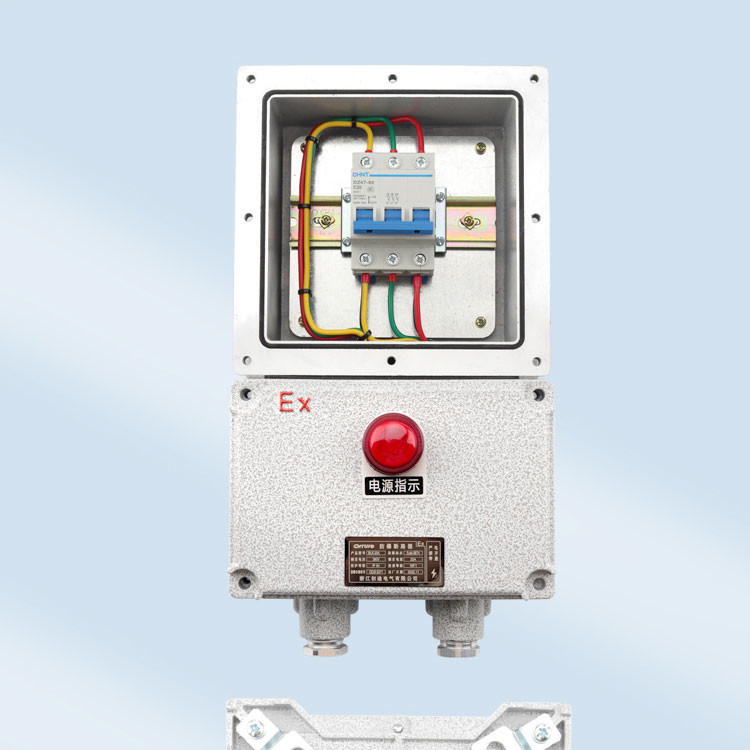

Wyłącznik przeciwwybuchowy BZD52

『Kliknij tutaj, aby pobrać plik PDF produktu: Wyłącznik przeciwwybuchowy BZD52』

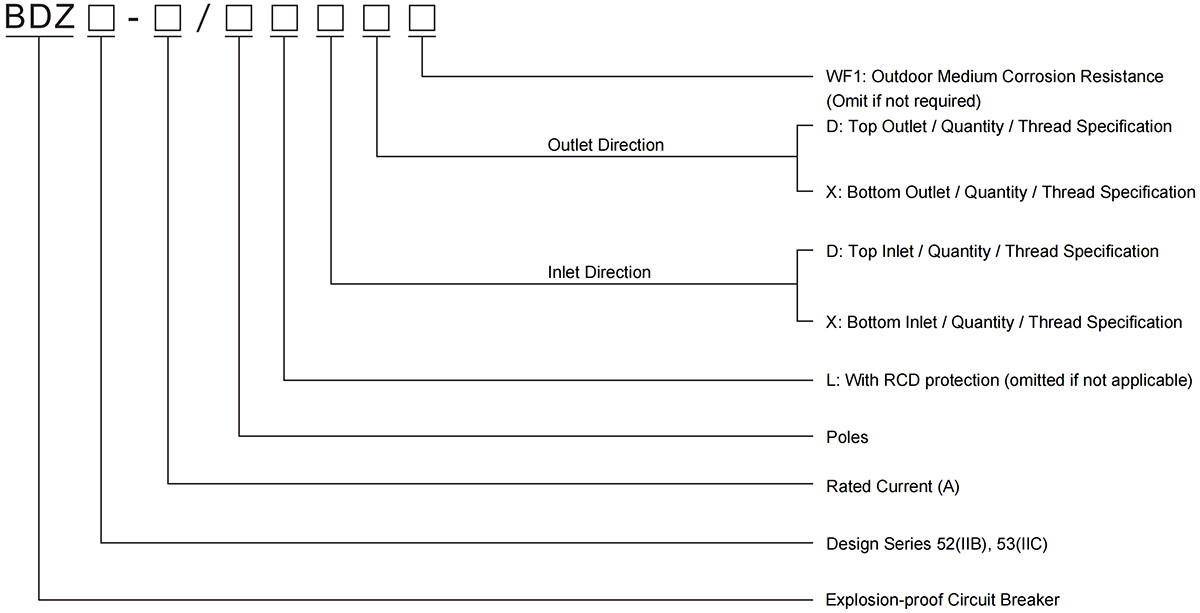

Znaczenie modelu

Standard wdrożeniowy

GB/T3836.1、GB/T3836.2、GB/T3836.3、GB/T3836.31、IEC60079-0、IEC 60079-1、IEC 60079-7、IEC 60079-31

Parametry techniczne

Specyfikacja modelu	Napięcie znamionowe (V)	Prąd znamionowy (A)	Oznakowanie przeciwwybuchowe	Stopień ochrony	Odporność na korozję	Gwint wejścia kabla	Średnica zewnętrzna kabla
BDZ52	AC 690V,660V,440V,400V,380V, 230V,220V,110V,48V,36V,24V,12V DC 220V,110V,48V,36V,24V,12V	In≤16	Ex db eb IIB T6 Gb, Ex tb IIC T80℃ Db	IP66	WF1 WF2*	G3/4"~G4"	Φ10~Φ80 mm
		63＜In≤100	Ex db eb IIB T5 Gb, Ex tb IIC T80℃ Db
		100＜In≤630	Ex db eb IIB T4 Gb, Ex tb IIC T80℃ Db
BDZ53		In≤16	Ex db eb IIB T6 Gb, Ex tb IIC T80℃ Db
		63＜In≤100	Ex db eb IIB T5 Gb, Ex tb IIC T80℃ Db
		100＜In≤630	Ex db eb IIB T4 Gb, Ex tb IIC T80℃ Db

Tabela wyboru

Specyfikacja modelu	Prąd znamionowy (A)	Gwint wlotowy	Średnica zewnętrzna kabla
BDZ52 BDZ53	In≤16	G3/4"	φ10~φ14mm
	16＜In≤32	G1"	φ12~φ17mm
	32＜In≤40	G1 1/4"	φ15~φ23mm
	40＜In≤63	G1 1/2"	φ18~φ33mm
	63＜In≤160	G2"	φ26~φ43mm
	160＜In≤200	G2 1/2"	φ30~φ50mm
	200＜In≤315	G3"	φ38~φ57mm
	315＜In≤630	G4"	φ48~φ80mm

Cechy produktu

1. Obudowa odlewana ciśnieniowo ze stopu aluminium poddawana jest szybkiemu śrutowaniu, a następnie wysokociśnieniowemu elektrostatycznemu malowaniu proszkowemu w celu zapewnienia odporności na korozję i starzenie;

2. Odsłonięte elementy złączne ze stali nierdzewnej zapewniają doskonałą odporność na korozję;

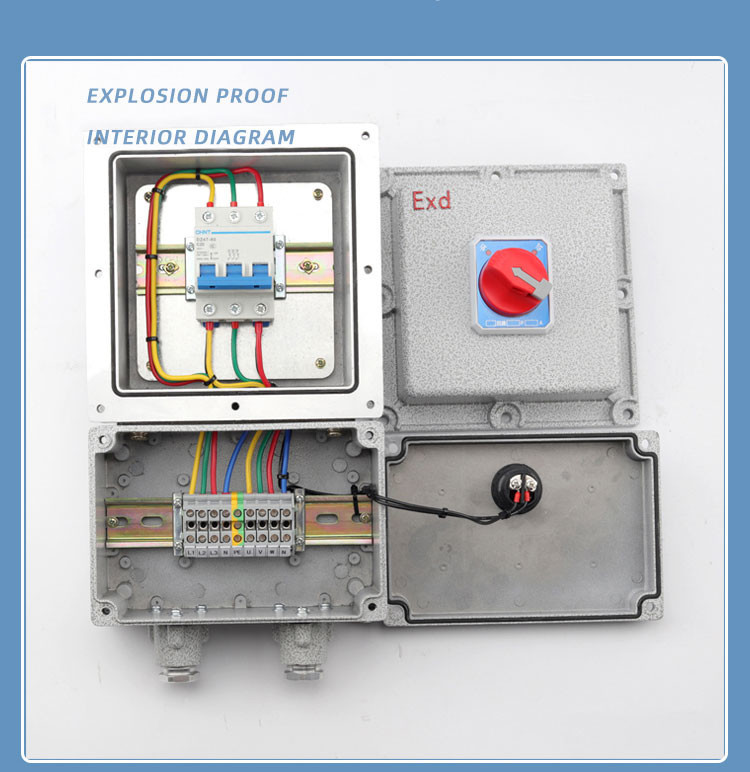

3. Seria ta charakteryzuje się złożoną strukturą: główna komora wykorzystuje konstrukcję przeciwwybuchową (typ IIB z płaską konstrukcją przeciwwybuchową, typ IIC z kołnierzową konstrukcją przeciwwybuchową), podczas gdy komora okablowania wykorzystuje konstrukcję o zwiększonym bezpieczeństwie;

4. Wyposażony w miniaturowe wyłączniki o wysokiej zdolności wyłączania lub wyłączniki w obudowie formowanej. Pokrywa jest wyposażona w uchwyt do obsługi komputera PC z opatentowanym nowym mechanizmem, oferującym prostą, racjonalną konstrukcję, dużą wszechstronność i wygodną obsługę;

5. Paski uszczelniające wykorzystują zaawansowaną, jednoetapową technologię formowania pianki drucianej w celu zapewnienia doskonałej ochrony;

6. Kompatybilny zarówno z rurami stalowymi, jak i okablowaniem kablowym.

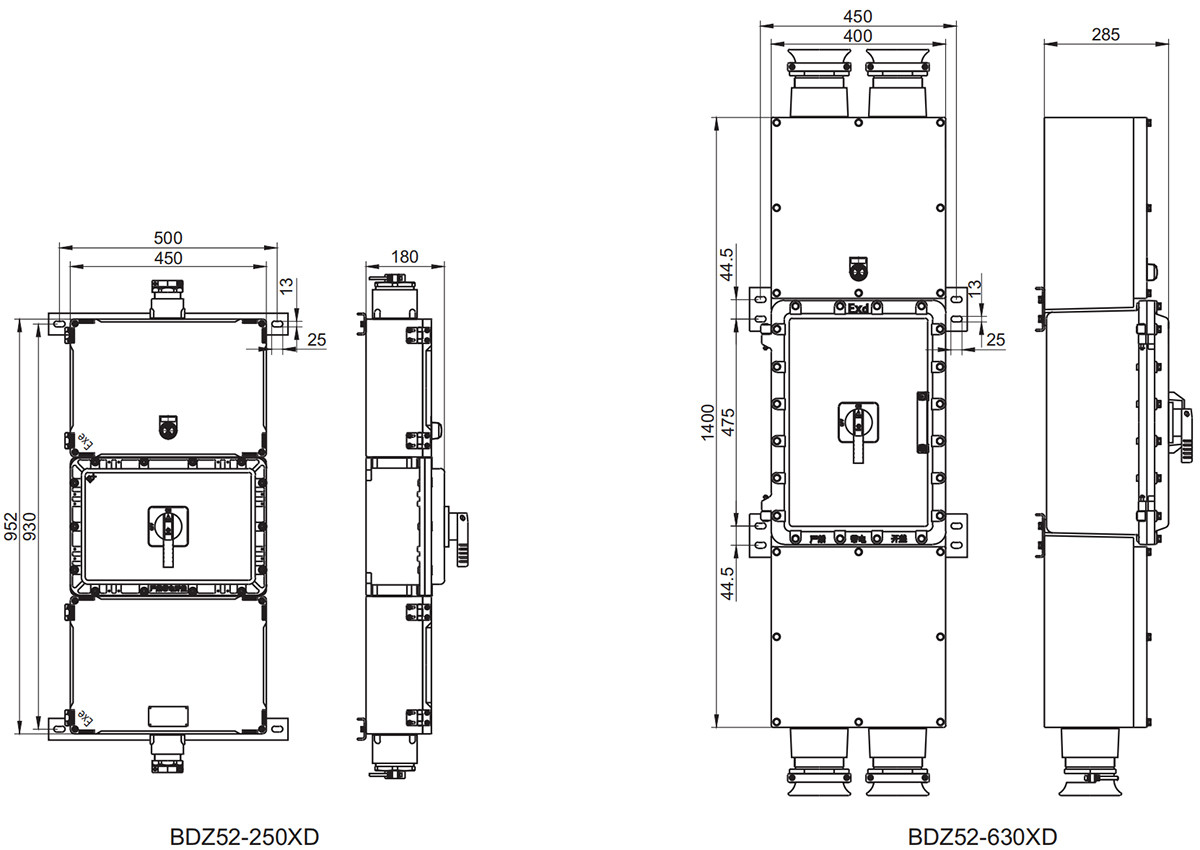

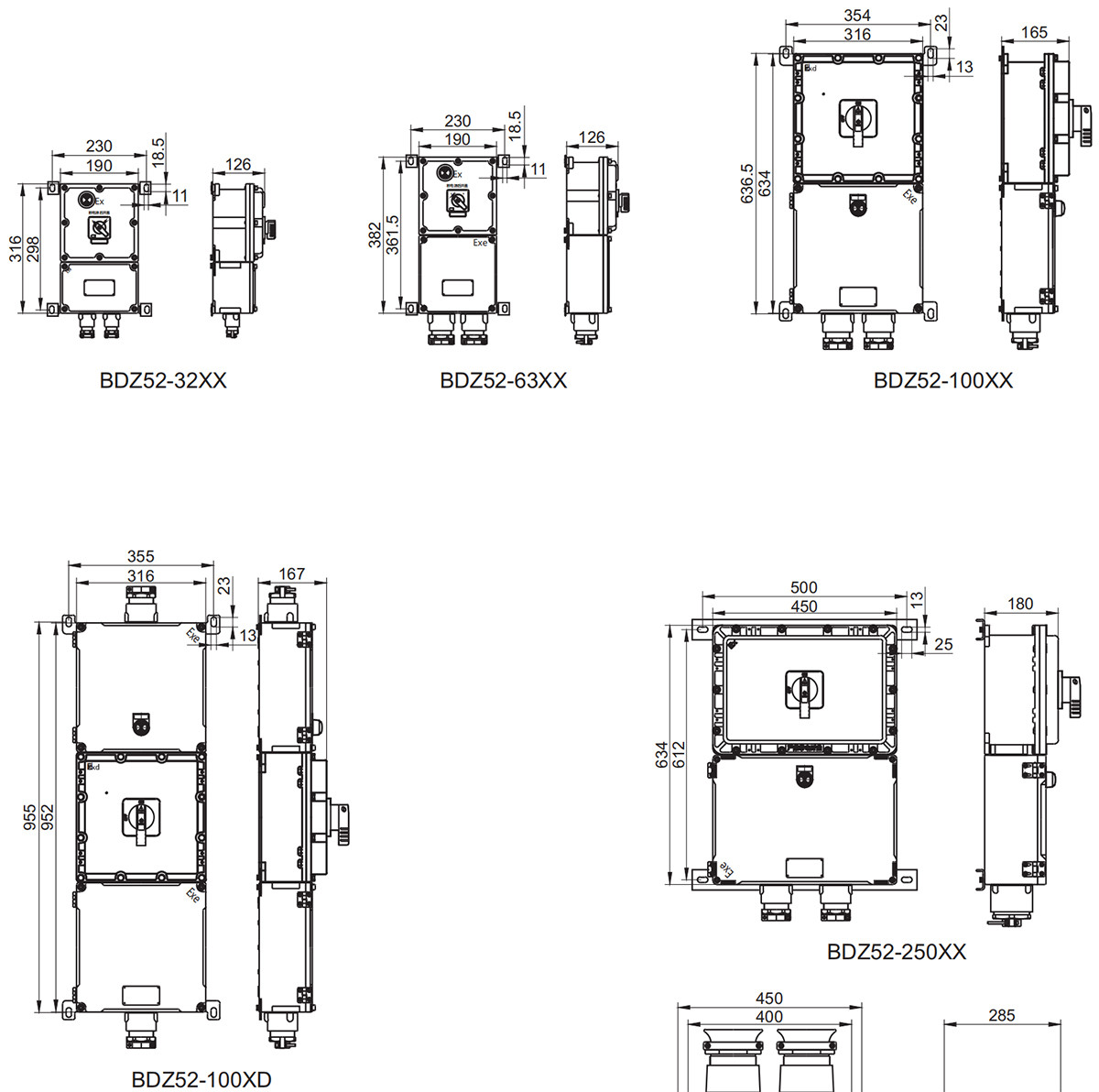

Wymiary montażowe BDZ52

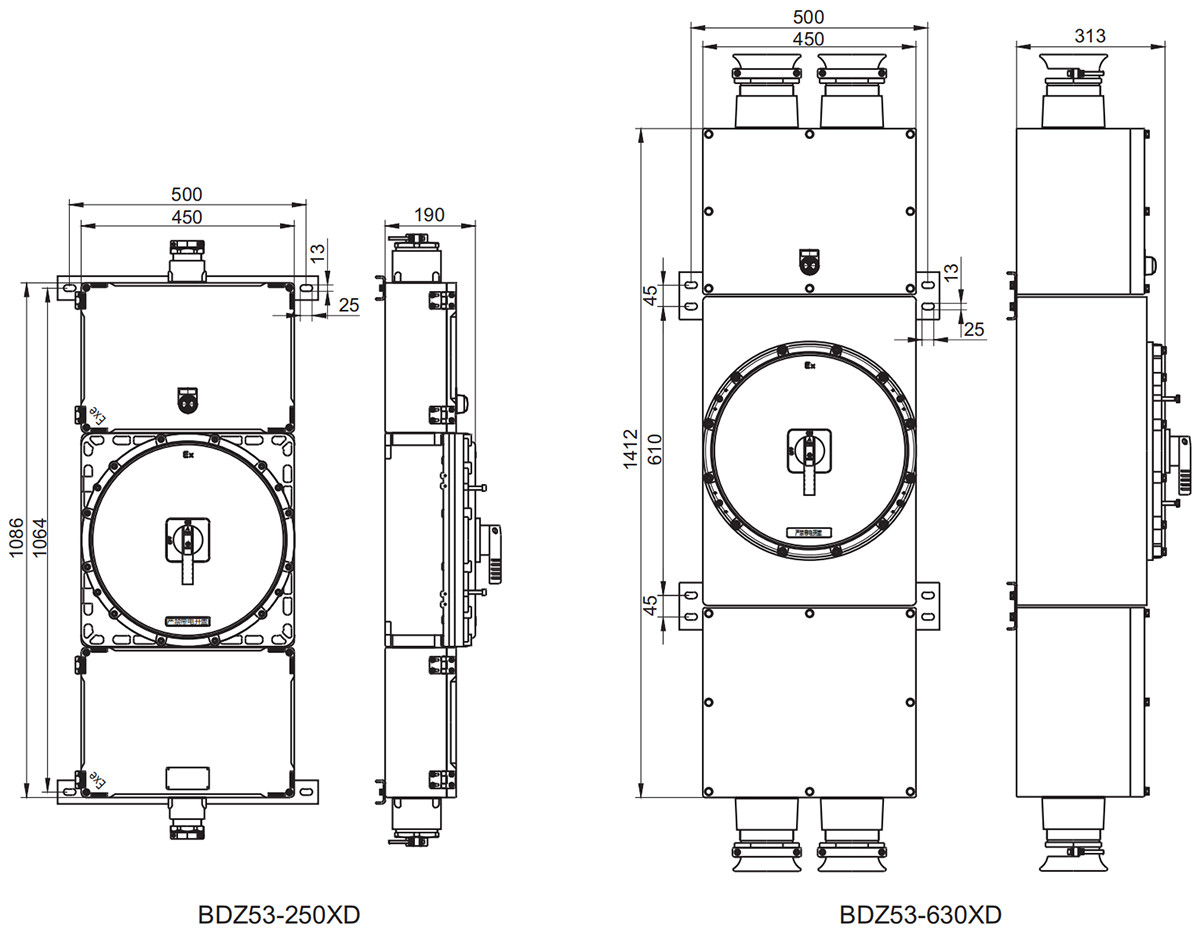

Wymiary montażowe BDZ53

Obowiązujący zakres

1. Odpowiedni dla stref 1 i 2 w środowiskach zagrożonych wybuchem gazu;

2. Nadaje się do środowisk zagrożonych wybuchem gazów klasy IIA, IIB i IIC;

3. Odpowiedni dla stref 21 i 22 w środowiskach zagrożonych wybuchem pyłu;

4. Nadaje się do środowisk zagrożonych wybuchem pyłu klasy IIIA, IIIB i IIC;

5. Odpowiedni dla klas temperaturowych od T1 do T6;

6. Nadaje się do niebezpiecznych środowisk w wydobyciu ropy naftowej, rafinacji, przetwórstwie chemicznym, zastosowaniach wojskowych, morskich platformach wiertniczych, tankowcach, przemyśle obronnym, przetwórstwie metali i podobnych środowiskach.
