型号含义
执行标准
GB/T3836.1、GB/T3836.2、GB/T3836.3、GB/T3836.31、IEC60079-0、IEC 60079-1、IEC 60079-7、IEC 60079-31
技术参数
| 型号规格 | 额定电压 (V) | 额定电流（A） | 防爆标志 | 防护等级 | 防腐等级 | 电缆入口螺纹 | 电缆外径 |
|---|---|---|---|---|---|---|---|
| BDZ52 | AC 690V,660V,440V,400V,380V, 230V,220V,110V,48V,36V,24V,12V DC 220V,110V,48V,36V,24V,12V | In≤16 | Ex db eb IIB T6 Gb, Ex tb IIC T80℃ Db | IP66 | WF1 WF2* | G3/4"~G4" | Φ10~Φ80mm |
| 63＜In≤100 | Ex db eb IIB T5 Gb, Ex tb IIC T80℃ Db |
||||||
| 100＜In≤630 | Ex db eb IIB T4 Gb, Ex tb IIC T80℃ Db |
||||||
| BDZ53 | In≤16 | Ex db eb IIB T6 Gb, Ex tb IIC T80℃ Db |
|||||
| 63＜In≤100 | Ex db eb IIB T5 Gb, Ex tb IIC T80℃ Db |
||||||
| 100＜In≤630 | Ex db eb IIB T4 Gb, Ex tb IIC T80℃ Db |
选择表
| 型号规格 | 额定电流（A） | 进线口螺纹 | 电缆外径 |
|---|---|---|---|
| BDZ52 BDZ53 | In≤16 | G3/4" | φ10~φ14mm |
| 16＜In≤32 | G1" | φ12~φ17mm | |
| 32＜In≤40 | G1 1/4" | φ15~φ23mm | |
| 40＜In≤63 | G1 1/2" | φ18~φ33mm | |
| 63＜In≤160 | G2" | φ26~φ43mm | |
| 160＜In≤200 | G2 1/2" | φ30~φ50mm | |
| 200＜In≤315 | G3" | φ38~φ57mm | |
| 315＜In≤630 | G4" | φ48~φ80mm |
产品特点
1.铝合金压铸外壳经过高速喷丸处理，然后进行高压静电粉末喷涂，耐腐蚀、抗老化；
2.不锈钢外露紧固件具有出色的耐腐蚀性；

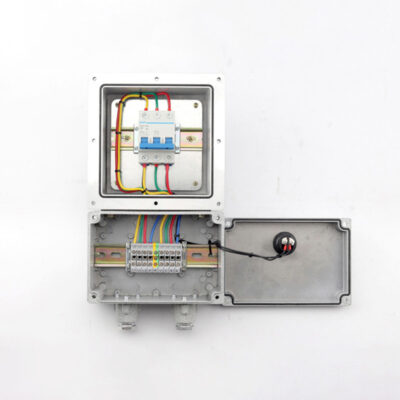

3.该系列采用复合结构：主室采用防爆结构（IIB 型采用平面防爆，IIC 型采用法兰防爆），而配线室则采用更安全的结构；
4.配备高分断能力微型断路器或塑壳断路器。盖板采用 PC 操作手柄，带有已获专利的新型机构，设计简单合理，通用性强，操作方便；
5.密封条采用先进的单步浇丝发泡成型技术，提供卓越的保护；
6.兼容钢管和电缆布线。
BDZ52 安装尺寸
BDZ53 安装尺寸
适用范围
1.适用于爆炸性气体环境中的 1 区和 2 区场所；
2.适用于 IIA、IIB 和 IIC 级爆炸性气体环境；
3.适用于 21 区和 22 区爆炸性粉尘环境；
4.适用于 IIIA、IIIB 和 IIC 级爆炸性粉尘环境；
5.适用于 T1 至 T6 温度组别；
6.适用于石油开采、炼油、化学加工、军事应用、海上石油平台、油轮、国防工业、金属加工及类似的危险环境。
