Shenhai a prova di esplosione
『Fare clic qui per scaricare il PDF del prodotto: Pressacavo antideflagrante BDM』
Parametri tecnici

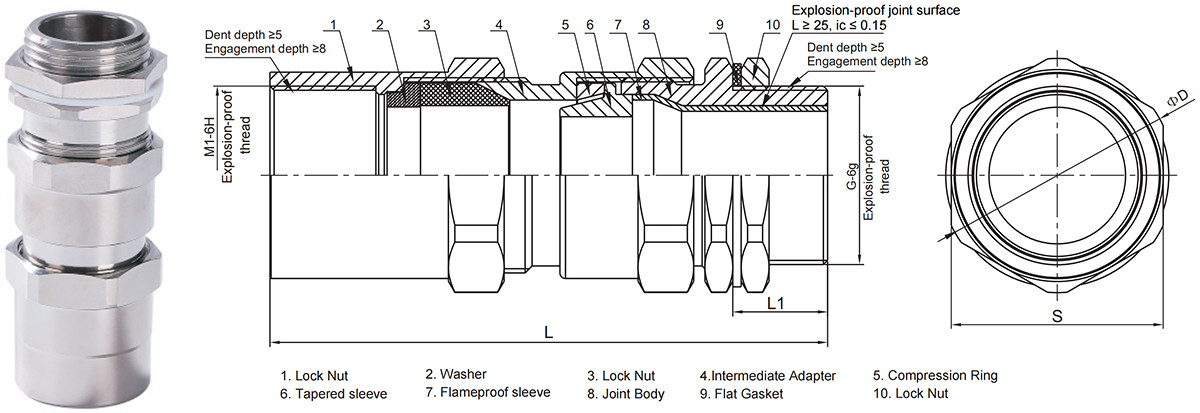

Parametri e dimensioni del tipo BDM-VIII-II

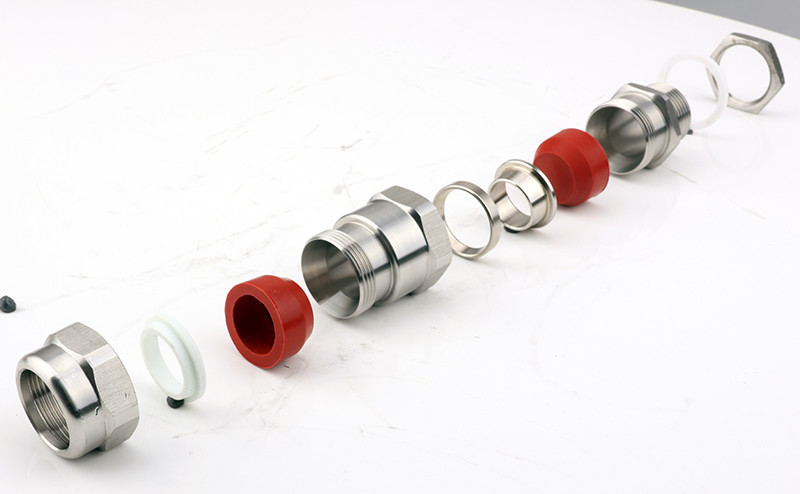

Costruito in acciaio al carbonio, ottone o acciaio inox di alta qualità, questo dispositivo di bloccaggio cavi a dislocamento è dotato di una robusta impermeabilizzazione. Il suo pressacavo utilizza una struttura di tenuta a singolo strato, con una porta di connessione filettata all'estremità di ingresso del cavo, che lo rende adatto all'ingresso di cavi corazzati.
| Specifiche della filettatura | Diametro esterno massimo del cavo (in uscita) | Diametro esterno del cavo (in entrata) | Lunghezza della filettatura | Lunghezza (L) | Lato opposto/diametro esterno massimo S (φ) | Specifiche della filettatura | ||||
| Imperiale | Americano | Metrico | Imperiale | Americano | Metrico | |||||
| G1/2" | NPT1/2 | M20x1,5 | 12 | 9~14 | 15 | 97 | 27/30 | G1/2" | NPT1/2 | M20x1,5 |
| G3/4" S | NPT3/4 S | M25x1,5 S | 18 | 98 | 34/37 | G3/4" S | NPT3/4 S | M25x1.5S | ||
| G3/4" | NPT3/4 | M25x1,5 | 14~19 | G3/4" | NPT3/4 | M25x1,5 | ||||
| G1" S | NPT1S | M32x1,5 S | 21 | 14~20 | 17 | 102 | 38/42 | G1" S | NPT1 S | M32x1.5S |
| G1" | NPT1 | M32x1,5 | 19~24 | 28/42 | G1" | NPT1 | M32x1,5 | |||
| G1 1/4" | NPT1 1/4 | M40x1,5 | 27 | 25~30 | 103 | 48/54 | G1 1/4" | NPT1 1/4 | M40x1,5 | |
| G1 1/2" S | NPT1 1/2 S | M50x1,5 S | 37 | 31~36 | 106 | 55/61 | G1 1/2" S | NPT1 1/2 S | M50x1.5S | |
| G1 1/2" | NPT1 1/2 | M50x1,5 | 35~39 | G1 1/2" | NPT1 1/2 | M50x1,5 | ||||
| G2 "S | NPT2S | M63x1,5 S | 46 | 39~45 | 19 | 109 | 68/74 | G2" S | NPT2 S | M63x1.5S |
| G2" | NPT2 | M63x1,5 | 42~50 | G2" | NPT2 | M63x1,5 | ||||
| G2 1/2" S | NPT2 1/2 S | M75x1,5 S | 57 | 48~56 | 24 | 129 | 85/94 | G2 1/2" S | NPT2 1/2 S | M75x1.5S |
| G2 1/2" | NPT2 1/2 | M75x1,5 | 56~65 | G2 1/2" | NPT2 1/2 | M75x1,5 | ||||
| G3" S | NPT3 S | M90x1,5 S | 72 | 51~65 | 26 | 134 | 100/110 | G3" S | NPT3 S | M90x1.5S |
| G3" | NPT3 | M90x1,5 | 64~75 | G3" | NPT3 | M90x1,5 | ||||
| G4" S | NPT4 S | M115x2 S | 90 | 74~84 | 28 | 139 | 125/135 | G4" S | NPT4 S | M115x2S |
| G4" | NPT4 | M115x2 | 87~98 | G4" | NPT4 | M115x2 | ||||
| Marcatura antideflagrante | Grado di protezione |
|---|---|
| Ex db IIC Gb, Ex eb IIC Gb, Ex ta IIIC Da | IP66 |
Caratteristiche del prodotto
1. Prodotto in acciaio al carbonio di alta qualità; i materiali possono essere personalizzati in acciaio inox o ottone su richiesta del cliente;
2. Le specifiche della filettatura possono essere realizzate o progettate con filettature di dimensioni diverse a ciascuna estremità, in base alle esigenze del cliente.
Ambito di applicazione
1. Adatto per le zone 1 e 2 in ambienti con gas esplosivi;
2. Adatto per atmosfere esplosive di gas di Classe IIA, IIB e IIC;
3. Idoneo per le atmosfere esplosive di polvere della Zona 21 e della Zona 22;
4. Adatto per atmosfere esplosive di polvere di Classe IIIA, IIIB e IIC;
5. Ampiamente utilizzato per il serraggio e la sigillatura dei cavi in ambienti pericolosi come l'estrazione del petrolio, la raffinazione, il trattamento chimico e le applicazioni militari.
